A V-typ fjäderkraftig tätningär designad för att bibehålla tillförlitlig tätningsprestanda när konventionella elastomertätningar kämpar med tryck, temperatur, kemikalieexponering, låghastighetsdrift eller långa perioder av inaktivitet. Dess V-formade tätningsprofil arbetar tillsammans med en intern fjäderspänningsanordning för att bibehålla kontakten mot den passande ytan. Denna design kan ge stabil tätningsprestanda över ett brett spektrum av industriella driftsförhållanden.
Den här artikeln förklarar hur V-Type fjäderdrivna tätningar fungerar, varför fjäderspänning spelar roll, hur material och fjäderval påverkar livslängden, var dessa tätningar vanligtvis används och hur man undviker vanliga installations- och driftsproblem. Den tillhandahåller också en praktisk jämförelsetabell och felsökningschecklista för ingenjörer, underhållsteam, utrustningstillverkare och industriella köpare.

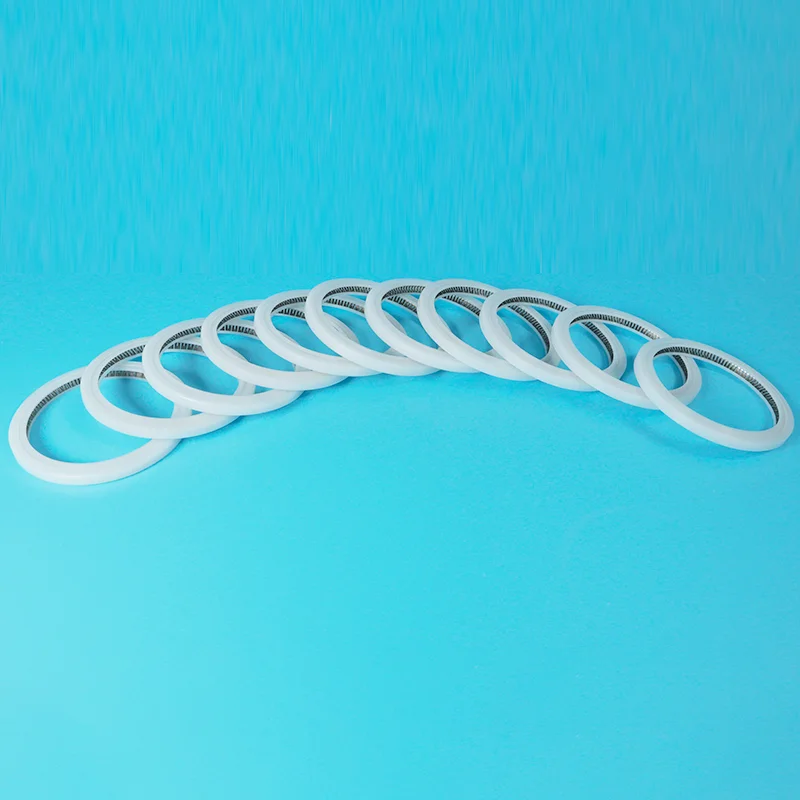

En V-Type Spring Energized Seal är en precisionstätningskomponent som kombinerar en V-formad tätningsprofil med ett fjäderelement. Tätningen är vanligtvis tillverkad av en högpresterande polymer såsom PTFE eller en modifierad PTFE-förening, medan fjädern ger kontinuerlig radiell eller axiell belastning mot tätningsytan.
Till skillnad från en konventionell elastomertätning som till stor del förlitar sig på sin egen elasticitet för att upprätthålla tätningskontakt, använder en fjäderaktiverad tätning en oberoende aktiveringsmekanism. Detta gör konstruktionen särskilt användbar när tätningsmaterialet har begränsad elasticitet eller när utrustningen arbetar under krävande termiska, kemiska eller mekaniska förhållanden.
Den V-formade profilen kan också konstrueras för att kontrollera kontakttrycket och anpassas till specifika installationsgeometrier. Beroende på applikationen kan tätningen utformas för statisk tätning, fram- och återgående rörelse, roterande rörelse eller speciella tryckförhållanden.
Fjädern är en av tätningssystemets viktigaste funktionella delar. När tätningen är installerad alstrar fjädern en initial kontaktkraft mellan tätningsläppen och den passande ytan. Denna kraft hjälper till att stänga små luckor och bibehålla kontakt innan systemtrycket är helt etablerat.
När det interna systemtrycket ökar kan trycket påverka tätningsprofilen och förbättra kontaktkraften i tätningsområdet. Denna kombination av fjäderkraft och systemtryck tillåter tätningen att bibehålla ett stabilt tätningsgränssnitt över förändrade driftsförhållanden.
Fjäderkonfiguration bör väljas enligt applikationen. Olika fjäderkonstruktioner kan ge olika belastningsegenskaper, friktionsbeteende och motstånd mot kemiska eller termiska miljöer.
Geometrin hos en fjäderförseglad av V-typ påverkar direkt hur tätningskraften fördelas. En väldesignad profil kan skapa kontrollerad kontakt längs tätningsytan utan att generera onödig friktion.
Denna balans är särskilt viktig i dynamiska applikationer. För högt kontakttryck kan öka friktionen och värmeutvecklingen, medan otillräckligt kontakttryck kan leda till läckage. Den V-formade strukturen ger en användbar grund för att skräddarsy tätningsprofilen till utrustningens driftkrav.
| Designfunktion | Funktionell roll | Potentiell fördel |
|---|---|---|
| V-formad profil | Styr tätningskontakt | Balanserad tätningskraft |
| Fjäderaggregat | Upprätthåller kontakttrycket | Förbättrad lågtryckstätning |
| Polymerjacka | Separerar mediet från hårdvaran | Kemisk och temperaturbeständighet |
Fjäderaktiverade tätningar väljs ofta när en konventionell elastomertätning inte kan tillhandahålla den erforderliga kombinationen av kemisk beständighet, temperaturförmåga, låg friktion och dimensionsstabilitet.
PTFE-baserade material kan ge utmärkt motståndskraft mot många aggressiva kemikalier och processvätskor.
Specialiserade polymerföreningar kan stödja tillämpningar som involverar förhöjda eller snabbt föränderliga temperaturer.
Rätt utvalda PTFE-blandningar kan minska friktion och slitage i dynamiska tätningssystem.
Fjädern kompenserar för vissa förändringar i tätningskontakten då tätningen fungerar över tiden.
Dessa fördelar betyder inte att varje fjäderaktiverad tätning är lämplig för alla miljöer. Korrekt materialval, spårdesign, ytfinish, tryckklass, temperaturområde och installation är lika viktiga.
Materialvalet bör börja med de faktiska driftsförhållandena snarare än enbart tätningsformen. Polymermanteln måste motstå processmediet, temperatur, tryck, friktion och förväntad rörelse.
| Material | Typisk styrka | Vanliga överväganden |
|---|---|---|
| Virgin PTFE | Utmärkt kemikaliebeständighet och låg friktion | Kan kräva förstärkning för krävande slitageförhållanden |
| Kolfylld PTFE | Förbättrat slitage och formstabilitet | Sammansättningens kompatibilitet bör kontrolleras noggrant |
| Glasfylld PTFE | Förbättrad kompression och slitageegenskaper | Kan öka slitaget på parningsytan i vissa dynamiska system |
| PEEK-baserade föreningar | Hög mekanisk prestanda och temperaturprestanda | Högre materialkostnad och applikationsspecifik bearbetning |
Fjädermaterialet spelar också roll. Rostfritt stål, korrosionsbeständiga legeringar och andra specialiserade fjädermaterial kan övervägas beroende på den kemiska miljön, temperaturen och erforderlig utmattningsbeständighet.
Att välja en tätning enbart efter nominell storlek är en av de vanligaste orsakerna till dålig tätningsprestanda. Ingenjörer bör utvärdera hela driftsmiljön.
Kombinationen av polymerprestanda och fjäderaktivering gör att V-Type Spring Energized Seals kan tjäna ett brett utbud av industriella applikationer.
I mycket krävande tillämpningar bör tätningen valideras under representativa driftsförhållanden snarare än att väljas enbart från en katalogbeskrivning.
En konventionell elastomer O-ring kan vara en ekonomisk och mycket effektiv lösning för många applikationer. Emellertid blir fjäderaktiverade konstruktioner attraktiva när driftsförhållandena överstiger de praktiska kapaciteterna hos standardelasttätningar.
| Faktor | Konventionell elastomertätning | V-typ fjäderkraftig tätning |
|---|---|---|
| Elasticitet | Förlitar sig starkt på elastomeregenskaper | Fjäder ger extra energi |
| Kemisk beständighet | Beror starkt på elastomertyp | Kan vara utmärkt med lämpliga PTFE-föreningar |
| Friktion | Varierar med material och smörjning | Kan vara låg med lämpliga polymerföreningar |
| Temperaturförmåga | Materialberoende | Polymeralternativ för hög temperatur är tillgängliga |
| Designflexibilitet | Standardprofiler är allmänt tillgängliga | Profiler, material och fjädrar kan vara applikationsspecifika |
Även en högkvalitativ V-Type Spring Energized Seal kan misslyckas i förtid om installationsprocessen skadar tätningsläppen eller utsätter tätningen för olämplig mekanisk påfrestning.
För dynamisk utrustning är axelns eller hålets yttillstånd särskilt viktigt. Repor, överdriven grovhet, skarpa bearbetningsmärken eller föroreningar kan skapa läckagebanor och påskynda tätningsnötningen.
| Problem | Möjlig orsak | Rekommenderad kontroll |
|---|---|---|
| Läckage | Fel dimensioner, skadad läpp, otillräcklig energitillförsel | Kontrollera spår, tätningsprofil, fjäder och montering |
| Hög friktion | Överdriven kontaktkraft, dålig smörjning, olämpligt material | Granska fjäderbelastning, material, hastighet och ytfinish |
| Snabbt slitage | Grov passande yta eller slipmedel | Inspektera ytans skick och materialkompatibilitet |
| Extruderingsskador | Överdrivet spel eller tryck | Granska tryck, gap, backupdesign och tätningsmaterial |
| Tätningsdeformation | Felaktig installation eller temperaturexponering | Inspektera monteringsprocedur och termiska förhållanden |
Att välja leverantör handlar om mer än att jämföra enhetspriser. En pålitlig tätningspartner bör kunna förstå applikationen, rekommendera lämpliga material, bibehålla dimensionell konsistens och ge teknisk support när problem uppstår.
Ningbo Taifno PTFE Plastic Products Co., Ltd.fokuserar på PTFE-baserade tätnings- och plastprodukter och kan tillhandahålla applikationsorienterade lösningar för kunder som behöver skräddarsydda tätningskomponenter. För industriella köpare kan ett direkt samarbete med en tillverkare förenkla kommunikationen om material, dimensioner, profiler och produktionskrav.
Vilken är den primära funktionen hos en fjäderförsegling av V-typ?
Dess primära funktion är att upprätthålla ett kontrollerat tätningsgränssnitt mellan två passande ytor. Polymermanteln tillhandahåller tätningsbarriären medan fjädern tillhandahåller kontinuerlig energigivande kraft.
Är V-typ fjäderdrivna tätningar lämpliga för dynamiska applikationer?
Ja. Beroende på profil, material, fjäderkonfiguration, hastighet, tryck och yttillstånd kan de designas för fram- och återgående eller roterande applikationer.
Varför används PTFE vanligtvis för fjäderförsedda tätningar?
PTFE erbjuder låg friktion och stark motståndskraft mot många kemikalier. Olika PTFE-föreningar kan också konstrueras för att förbättra slitstyrka, styvhet och dimensionsstabilitet.
Kan en fjäderförsegling av V-typ anpassas?
Ja. Anpassning kan innefatta dimensioner, tätningsprofil, polymerblandning, fjädermaterial, fjäderkonfiguration och andra applikationsspecifika krav.
Vilken information ska jag lämna när jag begär en offert på sigill?
Ange tätningsdimensioner, spårdimensioner om sådana finns, arbetstryck, temperatur, rörelsetyp och hastighet, tätningsmedium, axel- eller hålmaterial, ytfinish och förväntade serviceförhållanden. Ritningar eller befintliga tätningsprover kan också göra urvalsprocessen mer exakt.
Vilken är den vanligaste orsaken till för tidig tätningsfel?
För tidigt fel kan uppstå på grund av felaktig dimensionering, inkompatibla material, för stort spelrum, dålig ytfinish, felaktig installation, olämplig fjäderbelastning eller driftsförhållanden utanför designområdet.
En fjäderförseglad av V-typ kan vara en mycket effektiv lösning när en applikation kräver kontrollerad tätningskraft, låg friktion, kemikaliebeständighet, temperaturbeständighet och pålitlig prestanda under föränderliga driftsförhållanden. Dess V-formade tätningsprofil och fjäderkraftverk samverkar för att bibehålla kontakten samtidigt som de tillgodoser begränsningarna hos mindre elastiska tätningsmaterial.
Emellertid är själva tätningen bara en del av det kompletta tätningssystemet. Korrekt materialval, fjäderkonfiguration, spårgeometri, tryck, temperatur, ytfinish, spelrum, installation och driftshastighet påverkar alla slutprestanda.
För utrustningstillverkare, underhållsteam, distributörer och industriella köpare bör valet av rätt fjäderförsegling av V-typ därför börja med applikationskraven snarare än att bara välja en standardstorlek. En tekniskt erfaren tillverkare kan hjälpa till att förvandla dessa driftsparametrar till en praktisk tätningslösning.
Ningbo Taifno PTFE Plastic Products Co., Ltd.kan stödja kunder som letar efter PTFE-tätningslösningar, anpassade dimensioner och applikationsspecifika krav. Dela din ritning, dimensioner, driftstryck, temperatur, medium och rörelseförhållanden med vårt team för att diskutera en lämplig lösning.
Kontakta ossidag för att diskutera dina V-Type Spring Energized Seal-krav.
