Förutomstandard PTFE packningar, Taifnoerbjuder även PTFE-kuvertpackningar. Med över 20 års branscherfarenhet har vi omfattande kapacitet inom forskning och utveckling, tillverkning och försäljning; våra produkter är kompatibla med ett pH-område på 0–14, lämpar sig för ett brett temperaturområde och erbjuder kostnadseffektivt värde.
PTFE-höljespackningar är sammansatta tätningspackningar som består av en yttre PTFE-mantel som kapslar in en komprimerbar fyllnadskärna. PTFE-manteln ger universell kemikaliebeständighet (pH 0-14). Fyllningskärnan ger kompressibilitet, elasticitet och anpassningsbarhet till flänsojämnheter.
Problemet de löser: Standard PTFE-packningar är styva och dyra. Gummipackningar bryts ned i kemikalier. Glasfodrade flänsar har ojämna ytor som standardpackningar inte kan täta. Kuvertpackningar löser alla tre.
|
Parameter |
Beskrivning |
|
Konstruktion |
PTFE-jacka slits från ytterkant till inre hål; mjuk fyllnadskärna införd genom slitsen |
|
Tryck |
Upp till 4,0 MPa |
|
Storleksintervall |
DN25-DN500 |
|
Nyckelfunktion |
Mest ekonomiskt, 30-50 % mindre än fast PTFE |
|
Bäst för |
Lågtryck, allmän kemisk service, kostnadsmedvetna tillämpningar |
|
Parameter |
Beskrivning |
|
Konstruktion |
Maskinbearbetat kvadratiskt tvärsnitt; helt inkapslad fyllnadskärna utan slits |
|
Tryck |
Upp till 5,0 MPa |
|
Storleksintervall |
DN25-DN500 |
|
Nyckelfunktion |
Full inkapsling — bättre tätningsintegritet; innerdiametern kan matcha flänshålet för att förhindra flödesturbulens |
|
Bäst för |
Medelhögt tryck, kritisk kemisk service, tätningsintegritetsprioritet |
|
Parameter |
Beskrivning |
|

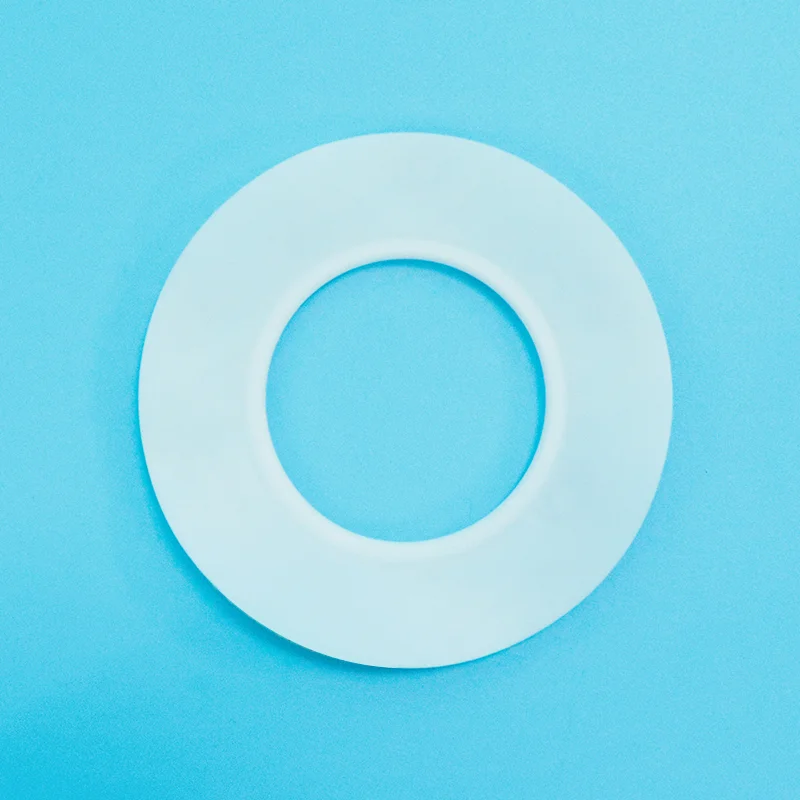

Konstruktion |
PTFE-tejp vikt och värmeförseglad; korrugerad metallinsats (304/316 SS) inuti |
|
Tryck |
Högst (över typ A/B) |
|
Storleksintervall |
DN350+ (rekommenderas) |
|
Nyckelfunktion |
Korrugerad metallkärna ger återfjädring och utblåsningsmotstånd |
|
Bäst för |
Högt tryck, termisk cykling, flänsar med stor diameter, risk för utblåsning |
|
Applikationsvillkor |
Rekommenderad typ |
Resonera |
|
Lågt tryck, allmänna kemikalier, kostnadsprioritet |
Typ A |
Mest ekonomiskt — 30-50 % mindre än fast PTFE |
|
Medelhögt tryck, tätningsintegritetsprioritet |
Typ B |
Full inkapsling, ingen slits, ingen exponerad fyllnadskärna |
|
Högt tryck, termisk cykling, stor diameter |
Typ C |
Metallkärna ger återhämtning och utblåsningsmotstånd |
|
Industri |
Ansökan |
Rekommenderad typ |
|
Kemisk bearbetning |
Rörflänsar, pumpanslutningar, reaktorbrunnar - syror, lösningsmedel, kaustik |
Typ A/B/C (tryckberoende) |
|
Glasfodrad utrustning |
Glasfodrade reaktorer, kärl, rörflänsar |
Typ B/C |
|
Farmaceutisk |
Steril utrustning, bioreaktorer — FDA-efterlevnad |
Typ B |
|
Mat & dryck |
Sanitära anslutningar, påfyllningsutrustning — FDA-överensstämmelse |
Typ A eller B |
|
Olja & Gas |
Frätande ledningar, brunnshuvudutrustning |
Typ C |
|
Värmeväxlare |
Flänsar med stor diameter, termisk cykling |
Typ C |
|
FRP/Plastflänsar |
FRP-rör, plastutrustningsflänsar |
Typ A/B |

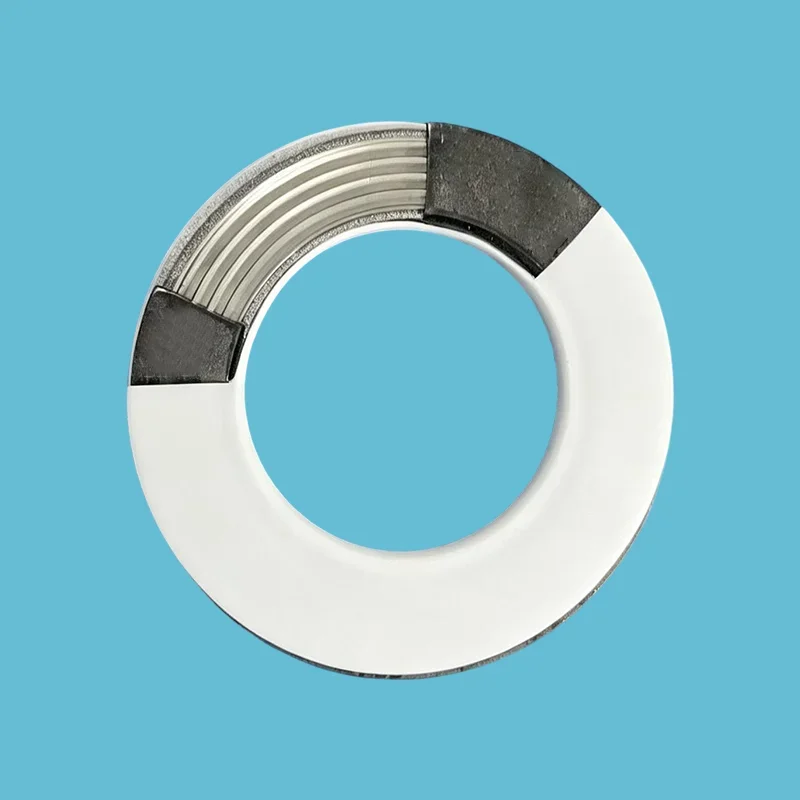

Glasfodrade flänsar har vågiga, ojämna ytor på grund av glasbeläggningsprocessen. Standard PTFE-packningar kräver högt bultmoment för att täta - vilket spricker det spröda glasskiktet.
Kuvertpackningar löser detta:
Tätning med lågt vridmoment— förhindrar att glaset spricker
Anpassbarhet— kompenserar för vågiga, ojämna ytor
PTFE jacka— hanterar aggressiva medier
Kompressibel kärna— absorberar ojämnheter i flänsen
PTFE-jacka står emot nästan alla kemikalier över pH 0-14, starka syror, alkalier, lösningsmedel, kolväten, klor och mer. Fyllningskärnan är helt skyddad och kommer aldrig i kontakt med media.
Kuvertpackningar tätar med betydligt lägre vridmoment än fasta PTFE-packningar – skyddar ömtåliga glasfodrade flänsar och plastflänsar från skador.
Den komprimerbara kärnan kompenserar för vågiga ytor, repor, gropbildning, flänsförvrängning och skevhet.
Typ A-höljespackningar kostar 30-50 % mindre än fasta PTFE-packningar av samma storlek, vilket ger kemisk resistens till en bråkdel av kostnaden.
PTFE-jacka uppfyller FDA 21 CFR 177.1550. Livsmedelsgodkända fyllmedelskärnor tillgängliga för livsmedels- och läkemedelsapplikationer.
S: En PTFE-höljespackning består av en yttre PTFE-mantel som inkapslar en komprimerbar fyllnadskärna. PTFE-manteln ger universell kemikaliebeständighet (pH 0-14, upp till +200°C) medan fyllnadskärnan ger kompressibilitet och elasticitet.
Använd kuvertpackningar när:Du behöver kemikaliebeständighet på ojämna eller glasfodrade flänsar, du behöver tätning med lågt vridmoment för att skydda ömtåliga ytor, du behöver kostnadseffektiv kemikaliebeständighet (30-50 % mindre än fast PTFE), eller så behöver du FDA-kompatibla material för livsmedels-/läkemedelstillämpningar.
När du INTE ska använda:Extremt högt tryck (använd metallmantel), högtemperaturånga över +200°C eller tillämpningar som kräver absolut kemisk renhet utan fyllnadskärna (använd fast PTFE).
A: Tre typer för tre olika applikationer:
Typ A (slits): Mest ekonomisk (30-50 % mindre än fast PTFE). Tryck upp till 4,0 MPa. Bäst för allmän kemisk service under lågtryck.
Typ B (bearbetad): Ingen slits, helt inkapslad fyllnadskärna. Tryck upp till 5,0 MPa. Innerdiametern kan matcha flänshålet för att förhindra flödesturbulens. Bäst för kritisk kemisk service med medelhögt tryck.
Typ C (vikbar): Korrugerad metallkärna ger återfjädring och utblåsningsmotstånd. Rekommenderas för DN350+. Bäst för högtryck, termisk cykling, flänsar med stor diameter och risk för utblåsning.
Snabbregel:
Ekonomi + lågtryck → Typ A.
Tätningsintegritet + medelhögt tryck → Typ B.
Hög prestanda + stor diameter → Typ C.
A:Temperatur: Upp till +200°C (PTFE-gräns — fyllmedel kan begränsas lägre beroende på kärnmaterial).
Tryck: Typ A upp till 4,0 MPa, Typ B upp till 5,0 MPa, Typ C högst.
Kemisk: pH 0-14 universell beständighet, inte kompatibel med smälta alkalimetaller eller elementärt fluor vid höga temperaturer.
Tre vanliga misstag:
(1) Överdragning på glasfodrade flänsar: höljespackningar tätar med lägre vridmoment än fast PTFE; överdriven kompression skadar PTFE-manteln och kan spricka glasfoder. Använd en momentnyckel och följ flänstillverkarens specifikationer.
(2) Användning av typ A vid högtrycksdrift: över 4,0 MPa kan packningen deformeras eller gå sönder; använd typ B eller C.
(3) Återdrager inte efter temperaturförändringar: PTFE har termisk expansion/sammandragning; för driftstemperaturer över 100°C, dra åt bultarna vid rumstemperatur. Vi inkluderar installationsspecifikationer vid varje beställning.
