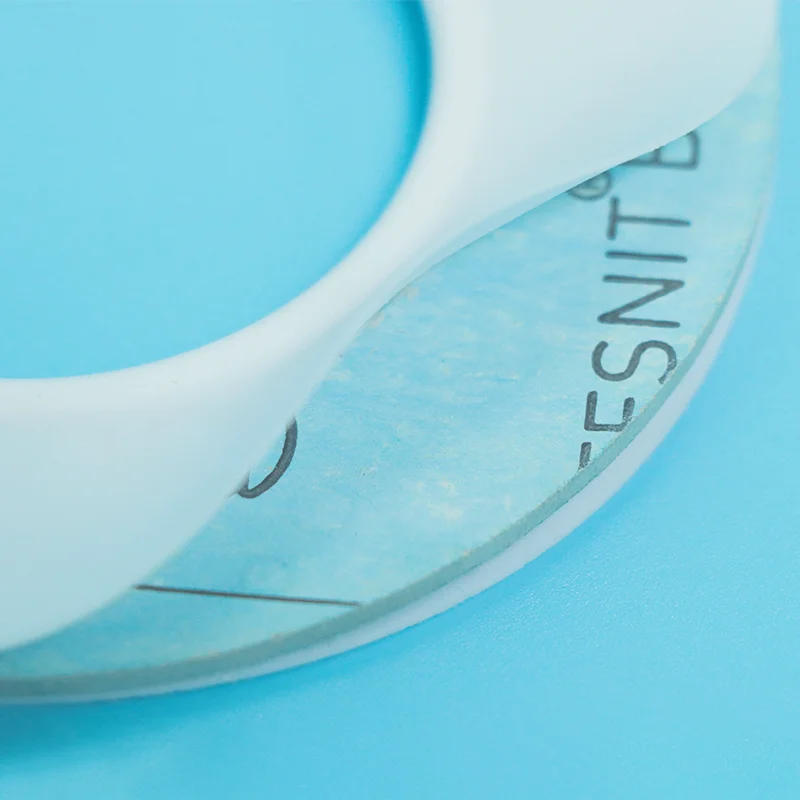

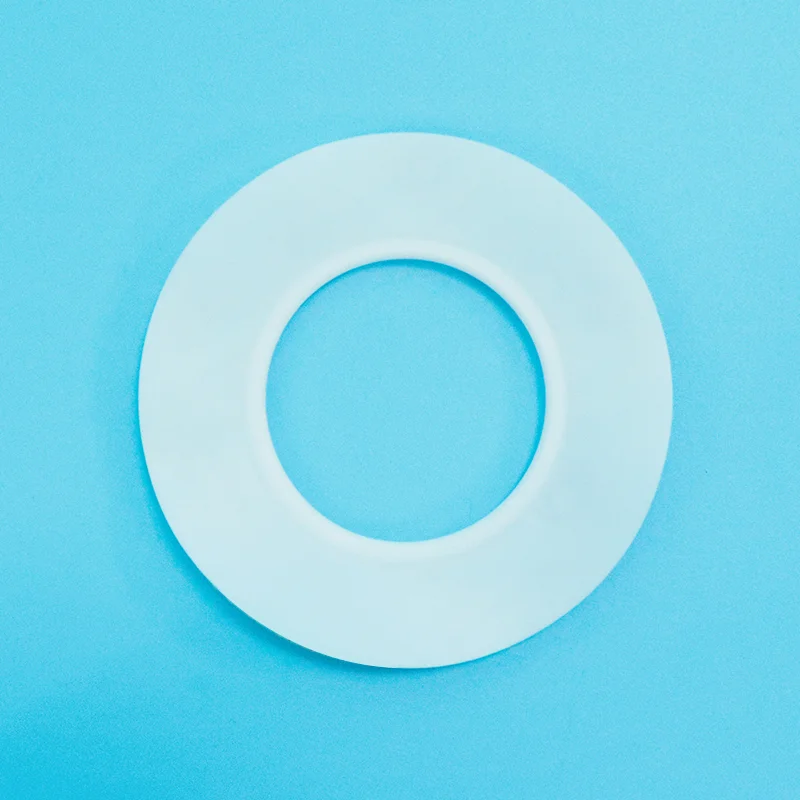

Typ C PTFE Envelope Packning

Taifno är en professionell tillverkare av Typ C PTFE-kuvertpackningar. Vi har ISO 9001- och ISO 14001-certifieringar och våra produkter följer auktoritativa internationella standarder som CE och FDA; vi erbjuder även anpassning baserat på specifika branschkrav och driftsförhållanden.

Typ C-packningen består av ett PTFE-hölje kombinerat med en korrugerad kärna av rostfritt stål (finns i 304 eller 316 rostfritt stål). Den förstärkta metallkärnan förbättrar inte bara strukturell styrka utan ger också spänst och förbättrar motståndet mot tryckfluktuationer och termisk cykling.

Hur fungerar Typ C PTFE Envelope Packning?

Typ C PTFE Envelope Gasket är en förstärkt tätningslösning designad för högtrycks- och krävande driftsmiljöer. Den har ett yttre PTFE-skikt kombinerat med en korrugerad förstärkningskärna i rostfritt stål, vilket skapar en kompositstruktur som ger både kemisk resistens och mekanisk styrka.

Packningsstrukturen inkluderar:

PTFE yttre lager: PTFE-manteln omger helt den interna metallförstärkningen, vilket skapar en korrosionsbeständig tätningsyta. Det skyddar metallinsatsen från direkt kontakt med aggressiva medier samtidigt som den bibehåller PTFE:s utmärkta motståndskraft mot syror, alkalier, lösningsmedel och andra kemikalier.

Korrugerad förstärkning av rostfritt stål: Den invändiga korrugerade insatsen 304 eller 316 i rostfritt stål fungerar som ett flexibelt stödelement. Dess fjäderliknande design gör att packningen kan återhämta sig efter kompression, bibehålla tätningstryck och motstå deformation under fluktuerande belastningar.

Förstärkt tätningsdesign: Kombinationen av PTFE och en korrugerad metallkärna gör att typ C-konstruktionen bibehåller tätningsprestanda under tryckförändringar, termisk expansion och upprepade driftscykler. Metallarmeringen förbättrar stabiliteten och minskar risken för extrudering eller utblåsning i krävande applikationer.

Nyckelprestandafördelar:

Förbättrad återställningsprestanda: Den korrugerade insatsen i rostfritt stål ger kontinuerlig elastisk återhämtning, vilket hjälper packningen att behålla tätningskraften efter upprepad kompression och temperaturförändringar.

Förbättrat tryckmotstånd: Den förstärkta metallkärnan stöder PTFE-skiktet och förhindrar överdriven deformation, vilket gör den lämplig för applikationer med högre tryck än vanliga mjukkärniga kuvertpackningar.

Lämplig för stora flänsapplikationer: Det extra strukturella stödet gör Typ C PTFE Envelope Gasket till ett idealiskt val för flänsar med stor diameter, speciellt DN350+-system där konventionella packningskonstruktioner kan sakna tillräcklig styvhet.

Jämförelse- och urvalsguide

Typ C vs Typ A vs Typ B vs Metal Jacketed vs Solid PTFE

Snabbvalsguide

Primära applikationer

Tekniska specifikationer

Typ C PTFE Envelope Packningsegenskaper

Tillgängliga metallkärna-alternativ

Kvalitetssäkring

1. 100 % virgin PTFE-harts

Säkerställer stabil kvalitet, utmärkt kemikaliebeständighet och konsekvent tätningsprestanda sats efter sats.

2. Premium kärna i rostfritt stål

Tillverkad av korrosionsbeständigt 304/316 rostfritt stål för att ge hög hållfasthet och pålitligt stöd under tryck och termisk cykling.

3. Fullständig PTFE-inkapsling

Tätar metallinsatsen helt, förhindrar korrosionsrisk och säkerställer lång livslängd.

4. Korrugerad förstärkningsdesign

Ger återfjädring, bibehåller tätningskraften och förbättrar motståndet mot tryckfluktuationer.

5. Materialspårbarhet

Materialcertifikat och produktionsdokumentation är tillgängliga på begäran.

6. Anpassade storlekar och snabb leverans

Standardflänsstorlekar och anpassade dimensioner finns tillgängliga. Standardstorlekar: 5–10 dagar; anpassade storlekar: 10–15 dagar.

FAQ

F: Vad är en Typ C PTFE-kuvertpackning, och när ska jag använda den?

S: En PTFE-höljespackning av typ C har en metallinsats av korrugerat rostfritt stål helt inkapslad i en PTFE-mantel. Den korrugerade metallkärnan ger återfjädring, utblåsningsmotstånd och strukturell integritet under högt tryck och termisk cykling.

Använd typ C när:Högtrycksservice, flänsar med stor diameter (DN350+), termiska cykliska förhållanden och applikationer där utblåsningsmotståndet är kritiskt.

När man INTE ska använda typ C:Allmän kemisk service under lågtryck (typ A är mer ekonomisk), flänsar med liten diameter (typ A eller B är mer kostnadseffektiva) eller tillämpningar som kräver maximal kemisk renhet utan metallinnehåll (fast PTFE).

F: Typ C vs metallmantlad packning, vilken ska jag välja?

S: Typ C och metallmantlade packningar har båda metallkärnor, men de har olika användningsområden.

Typ C (korrugerad metallkärna): helt inkapslad i PTFE, ingen exponerad metall, idealisk för kemisk service där PTFE kemisk resistens krävs. Bäst för måttligt högt tryck, termisk cykling och flänsar med stor diameter.

Metallmantlade packningar: metallkärna helt eller delvis täckt med PTFE eller andra material, ger extrem tryckförmåga och motståndskraft mot höga temperaturer. Bäst för extremt tryck, hög temperatur (+260°C+) och applikationer där PTFE skulle mjukna eller krypa.

Snabbregel:

Kemisk service, måttligt högt tryck, termisk cykling → Typ C.

Extremt tryck, extrem temperatur → Metallmantlad.

F: Vilka är begränsningarna och vilka är de vanligaste misstagen?

A: Temperatur: Upp till +200°C (PTFE-gräns).

Tryck: Högre än typ A/B, beror på design och metallkärnas tjocklek.

Storlek: Rekommenderas för DN350 och högre, den korrugerade metallkärnan ger strukturell styrka för stora diametrar. Rekommenderas inte för tunnväggiga eller ömtåliga flänsar, metallkärnan är styv och kan orsaka skada om den dras åt för hårt.

Vanliga misstag:

(1) Användning av typ C på tunnväggiga eller glasfodrade flänsar utan vridmomentkontroll: den styva metallkärnan kan spricka ömtåliga ytor; använd lågt vridmoment med kontrollerad installation.

(2) Överdragning: metallkärnan ger tätningskraft; överdriven kompression skadar PTFE-manteln.

(3) Fel storleksval: Typ C rekommenderas för DN350+; för mindre storlekar kan typ A eller B vara mer ekonomiskt.
