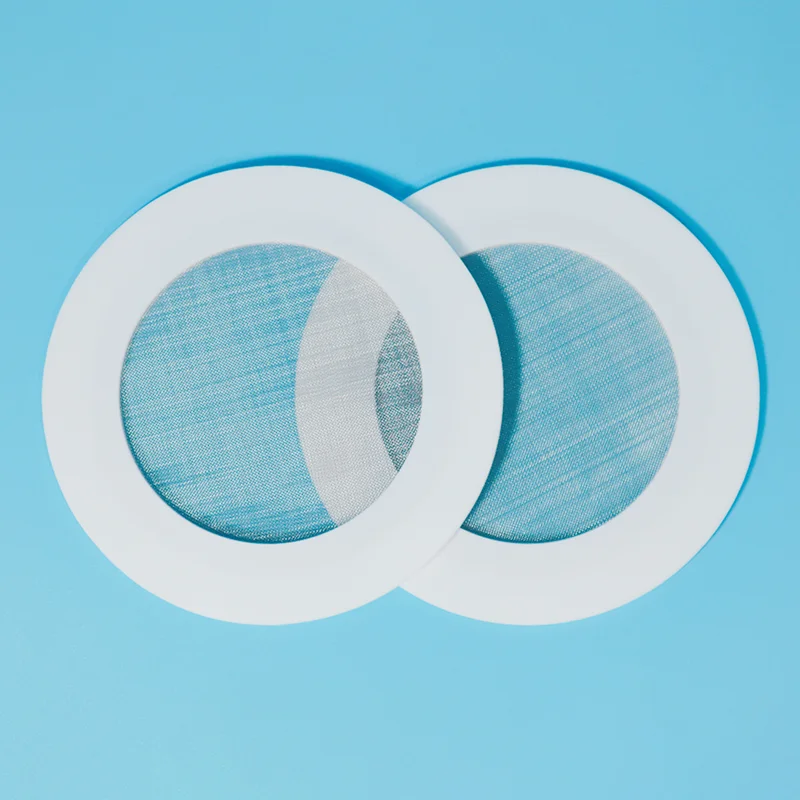

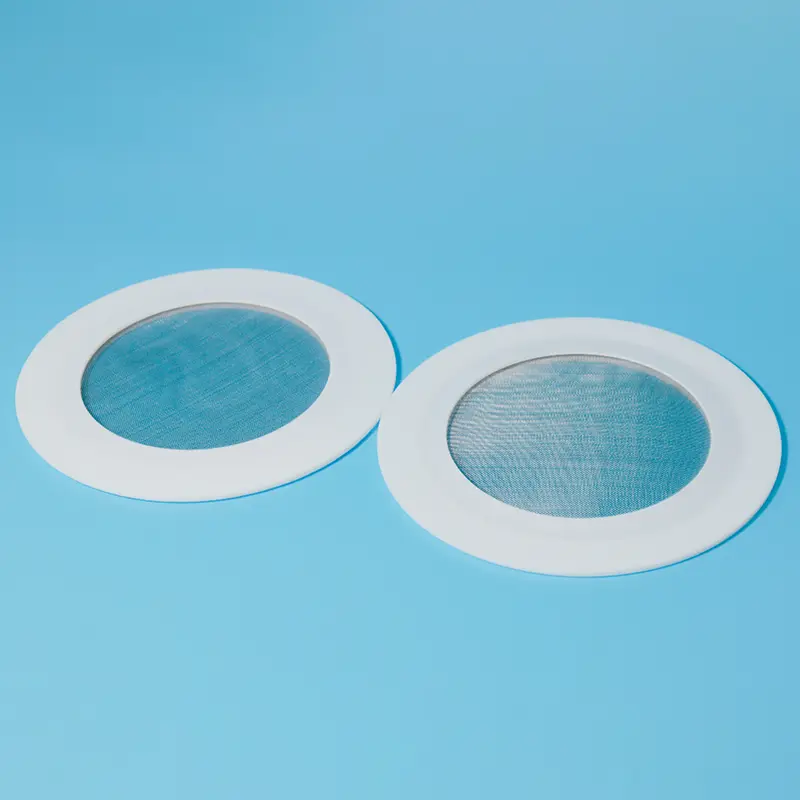

Metallnätförstärkt PTFE-packning

Metallnätförstärkta PTFE-packningar ger överlägsen strukturell styrka jämfört med vanliga PTFE-packningar, med ett tryckmotstånd på upp till 6,4 MPa (64 bar); tillgängliga nätspecifikationer sträcker sig från #40 till #200 (SUS316-material). Som en professionell tillverkare erbjuder Taifno även FDA-kompatibla modeller som är lämpliga för livsmedels- och läkemedelsindustrin.

Vänligen ange flänsdimensioner och nätspecifikationer, så ger vi en offert inom 24 timmar.

Vad är en metallnätförstärkt PTFE-packning?

En metallnätförstärkt PTFE-packning är en tätningskomponent i komposit som kombinerar ett PTFE-tätningselement med ett nät av rostfritt stål (SUS316) integrerat i packningsstrukturen. Metallnätet ger förstärkning medan PTFE ger kemisk beständighet och tätning.

Två primära konfigurationer:

Förstärkt packning (strukturell): metallnät inbäddat i PTFE-kroppen för att motstå kallt flöde, minska krypavslappning och förhindra utblåsning under högt tryck

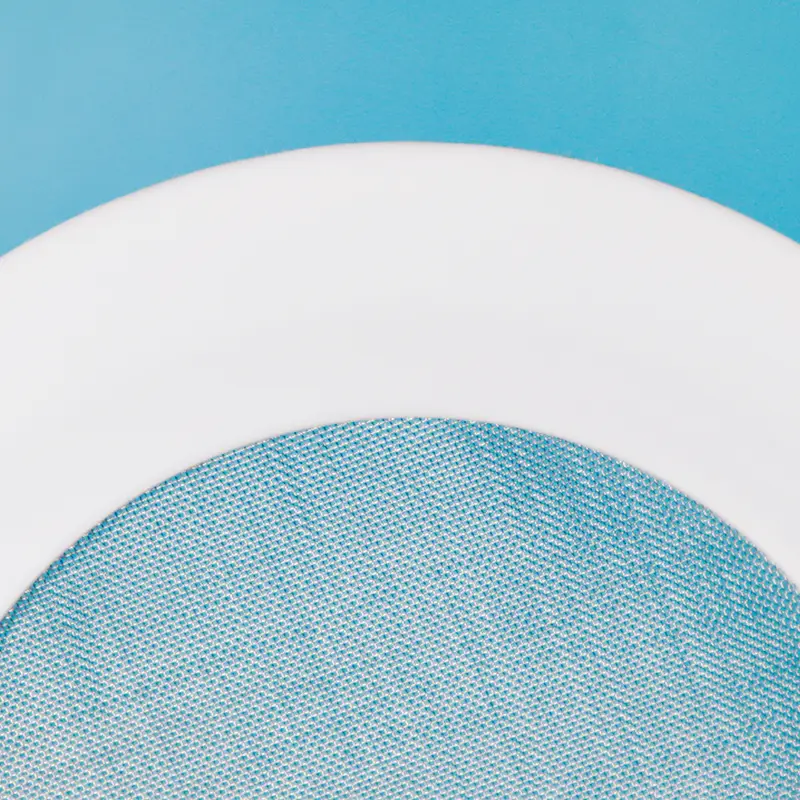

Silpackning (filter): Metalnät täcker hålet och fungerar som en integrerad sil för att fånga upp partiklar medan PTFE tätar flänsen

Hur det fungerar:

PTFE-kropp: Ger universell kemikaliebeständighet (pH 0-14) och tätning med låg friktion

Metallnät (SUS316): Ger förstärkning, utblåsningsmotstånd och filtrering

Homogen bindning: PTFE smält runt metallen under sintring – inga lim, ingen delaminering

Viktiga fördelar:

Förstärkt design:minskar krypning och kallflöde, bibehåller skruvmomentet längre

Utblåsningsskydd:metallförstärkning förhindrar packningsextrudering under högt tryck

Integrerad filtrering:fångar upp partiklar utan separat sil

Tätning med lågt vridmoment:lämplig för glasfodrade, FRP- och gjutjärnsflänsar

Bred kemisk kompatibilitet:PTFE hanterar pH 0-14, SUS316 mesh hanterar de flesta media

FDA-kompatibla kvaliteter tillgängliga:livsmedels- och läkemedelstillämpningar

Mångsidiga mesh-alternativ:tillgängligt från #40 till #200 mesh (SUS316)

Begränsningar att vara medveten om:

Filternät kräver regelbunden inspektion: igensättning kan orsaka tryckfall eller skada

Inte för kontinuerlig tung filtrering: använd en dedikerad sil för tung laddning av fasta partiklar

Jämförelse- och urvalsguide

Metallnät PTFE-packning vs metallmantlad vs standard PTFE

Snabbvalsguide

Guide för val av maskstorlek

Primära applikationer

Tekniska specifikationer

Metallnätförstärkt PTFE-packningsegenskaper

Tillgängliga storlekar

Kvalitetssäkring

100 % Virgin PTFE Resin — jämn kvalitet, batch efter batch

SUS316 rostfritt stålnät — korrosionsbeständigt, livsmedelsklassat material

Homogen bindning — PTFE smält genom nätperforeringar — ingen delaminering

FDA-kompatibla kvaliteter tillgängliga — för livsmedel, drycker och farmaceutiska tillämpningar

Full spårbarhet — materialcertifikat på begäran

Ledtid — standardstorlekar i lager (24–48 timmar); anpassade storlekar 7-15 dagar

Fallstudie

Vid en naturgasuppsamlingsstation i nordvästra Kina hade en 15 MPa högtrycksrörledning arbetat under långvarigt högt tryck, frekventa tryckfluktuationer och komplexa mediaförhållanden. De ursprungliga spirallindade packningarna led gradvis av korrosion och tätningsförsämring orsakad av kontinuerlig exponering för korrosiva medier och upprepade tryckcykler, vilket skapade potentiella läckagerisker och påverkade den säkra driften av rörledningssystemet.

För att möta dessa utmaningar installerades PTFE-packningar förstärkta med 316L nätinsatser av rostfritt stål som en ersättningslösning. PTFE-tätningsskiktet ger utmärkt kemisk beständighet, medan 316L nätförstärkningen i rostfritt stål förbättrar mekanisk styrka, tryckbeständighet och långvarig tätningsstabilitet.

Efter utbyte har rörledningen arbetat kontinuerligt i mer än 2 år under fluktuerande tryckförhållanden, vilket bibehåller tillförlitlig tätningsprestanda utan läckage under hela serviceperioden.

FAQ

F: Vad är en metallnätförstärkt PTFE-packning, och när ska jag använda den?

S: En metallnätförstärkt PTFE-packning (även känd som en silpackning PTFE eller förstärkt PTFE-packning) kombinerar PTFE:s kemiska beständighet med nätförstärkning eller filtrering av rostfritt stål.

Använd den förstärkta versionen när du behöver krypmotstånd och utblåsningsskydd, vid högtrycks-, termisk cykling eller vakuumservice där standard-PTFE skulle deformeras.

Använd silversionen när du behöver ta bort partiklar från din vätskeström medan du tätar flänsen, eliminerar en separat sil, minskar läckagepunkter och sänker installationskostnaderna.

Finns i maskstorlekar från #40 till #200 (SUS316) och FDA-kompatibla kvaliteter.

F: Vilka maskstorlekar finns tillgängliga och hur väljer jag rätt?

S: PTFE-packningar med metallnät finns vanligtvis i #40, #60, #100, #150 och #200 mesh (SUS316 rostfritt stål).

Urvalsguide:

#40 (grov): stora fasta ämnen, slurry, gruvdrift.

#60 (medium): allmän industriell filtrering.

#100 (bra): kemisk bearbetning, måttlig filtrering.

#150-#200 (mycket bra): läkemedel, hög renhet, livsmedelstillämpningar.

Högre mesh ger finare filtrering men högre tryckfall. För tung laddning av fasta partiklar, använd en dedikerad sil, packningsnätet är för lätt till måttlig partikelborttagning.

Behöver du hjälp med att välja rätt mesh? Kontakta oss med ditt media, temperatur, tryck och partikelstorlek.

F: Vilka är gränserna – och de vanligaste misstagen?

A: Temperatur: -180°C till +200°C kontinuerlig drift.

Tryck: Upp till 6,4 MPa (64 bar), beror på tjocklek och design.

Kemisk: PTFE pH 0-14 — SUS316 mesh hanterar de flesta syror, alkalier och lösningsmedel.

Tre vanliga misstag:

(1) Användning av silpackning för tung laddning av fasta ämnen, nät täpper till, tryck byggs upp och packningen kan gå sönder. Använd en dedikerad sil för tunga fasta partiklar.

(2) Val av fel maskstorlek: för fin orsakar tryckfall; för grovt släpper igenom partiklar.

(3) Ignorera periodisk inspektion: filter kan lossna eller skadas med tiden; inspektera regelbundet.
