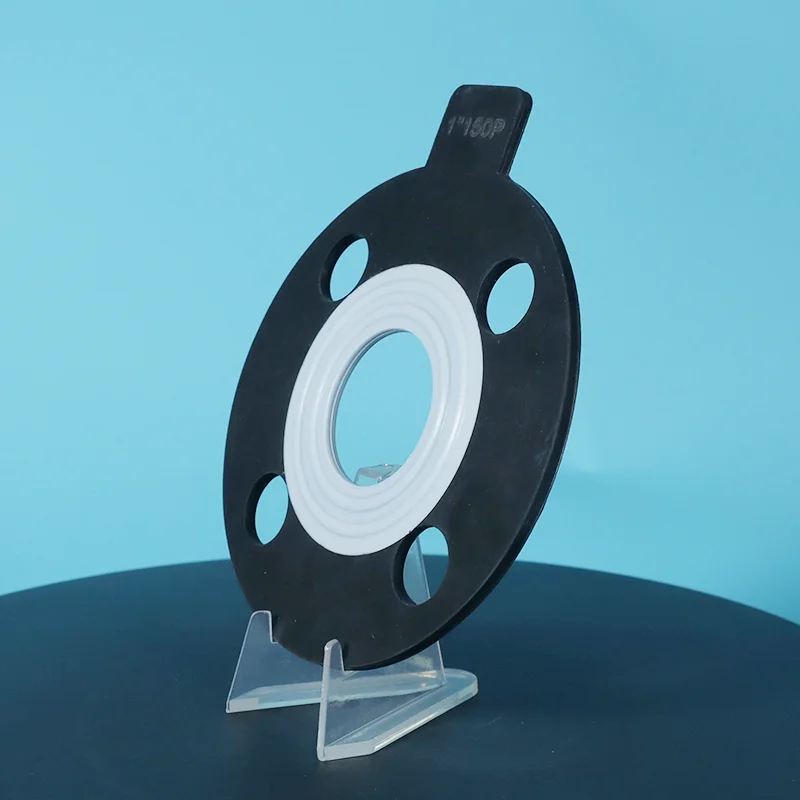

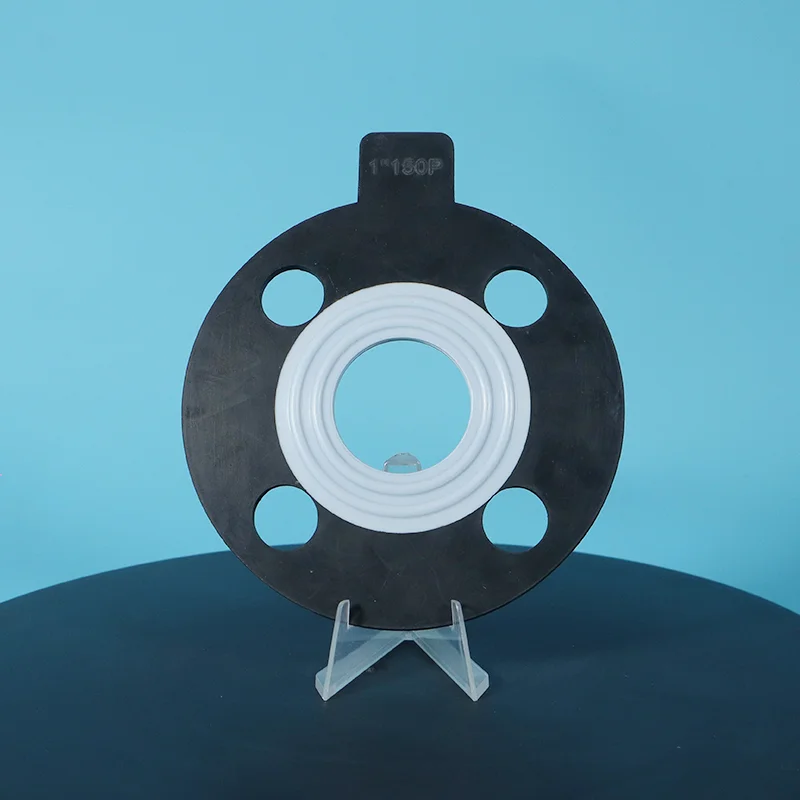

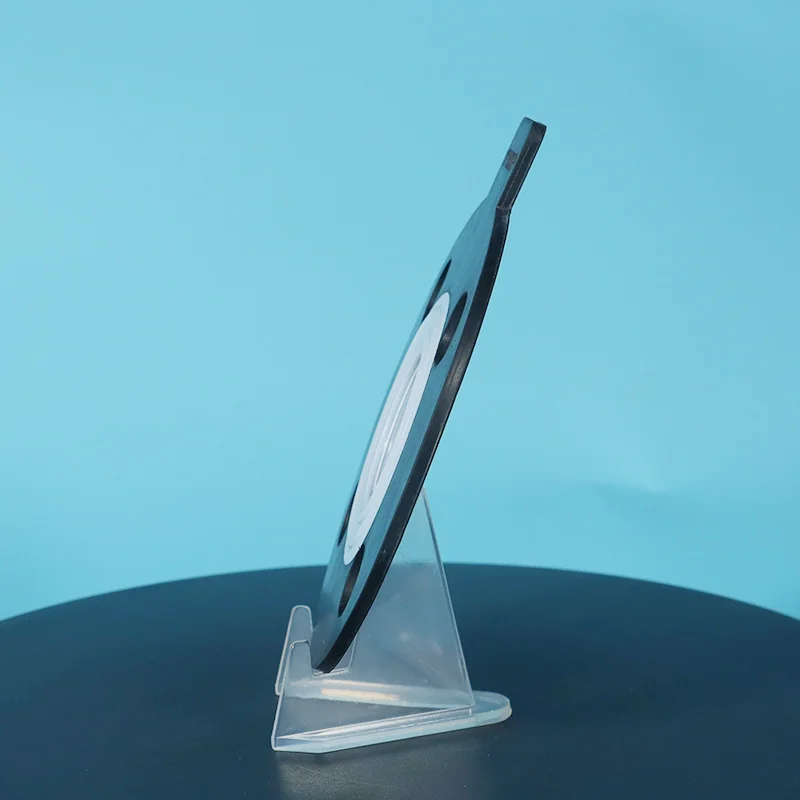

PTFE-kuvertgummipackning med vattenstämpellinje

PTFE-kuvertgummipackning med vattenstämpellinje är en  gummikärna helt inkapslad i PTFE, med ett vattenrippelmönster (tandad) på tätningsytan. PTFE-beläggningen ger universell kemikaliebeständighet (pH 0-14). Vattenkransytan är nyckeln, den ger en pålitlig tätning vid lågt vridmoment, vilket förhindrar flänsskador på glasfodrade flänsar och plastflänsar.

Skicka din flänsstorlek, media och temperatur till Taifno, vi kan erbjuda skräddarsydda lösningar och fabriksdirekta priser.

What Is a PTFE Envelope Rubber Gasket with Watermark Line?

En PTFE-gummibelagd packning är en sammansatt tätningspackning som består av en gummikärna helt inkapslad i en PTFE-beläggning, med ett vattenrippelmönster (tandat) på tätningsytan. Denna design kombinerar gummits kompressibilitet med den kemiska beständigheten hos PTFE och det tätande greppet av ett tandat ytmönster.

Strukturera:

Gummikärna: Ger kompressibilitet, återhämtning och formbarhet till ojämna flänsar

PTFE-beläggning: Ger universell kemikaliebeständighet (pH 0-14), non-stick yta och förhindrar mediakontamination

Vattenrippelyta: Tandmönster på tätningsytan ger ett tillförlitligt tätningsgrepp under lågt bultmoment – ​​förhindrar glidning och minskar bultbelastningskraven

Nyckelegenskaper:

Tätning med lågt vridmoment: Vattnets krusningsyta greppar flänsytan med mindre bultbelastning än slät PTFE, skyddar ömtåliga flänsar

Flänsvänlig: Mjuk gummikärna och PTFE-beläggning skyddar glasfodrade, plast- och FRP-flänsar

Kemisk beständighet: PTFE-beläggning ger pH 0-14 motstånd, skyddar gummikärnan från kemiska angrepp

Kompressibilitet: gummikärna fyller flänsojämnheter och kompenserar för bultavslappning

Jämförelse- och urvalsguide

PTFE gummibelagd vs expanderad PTFE vs solid PTFE vs envelope packning

Snabbvalsguide

Tillgängliga gummikärna-alternativ

Primära applikationer

Tekniska specifikationer

PTFE gummibelagda packningsegenskaper

Kvalitetssäkring

100 % Virgin PTFE Resin — jämn kvalitet, batch efter batch

Premium Rubber Core — högkvalitativa elastomerer med full spårbarhet

Full inkapsling — PTFE täcker gummikärnan helt — inget exponerat gummi

FDA-kompatibla kvaliteter tillgängliga — EPDM- och silikonkvaliteter uppfyller FDA-kraven

Full spårbarhet — materialcertifikat tillgängliga på begäran

Anpassade storlekar — finns i standardflänsstorlekar och anpassade mått

Ledtid — standardstorlekar 5–10 dagar; anpassade storlekar 10-15 dagar

Fallstudie

Vid en bekämpningsmedelstillverkningsanläggning i Zhejiang utsattes en glasfodrad reaktor för krävande kemiska bearbetningsförhållanden, med dagliga tryckcykler mellan -0,09 MPa vakuum och 0,8 MPa kvävetryck.

På grund av upprepade vakuum- och övertrycksfluktuationer led originalpackningarna av otillräcklig återhämtning och avslappning av tätningsspänningen, vilket resulterade i täta tätningsfel och läckageproblem som påverkade kontinuerlig produktion.

För att möta kraven på kemisk beständighet, kompressionsåtervinning och dynamisk tätningsprestanda, installerades PTFE-kapslade packningar med gummikärna med en tandad tätningsyta som en ersättningslösning. Det yttre PTFE-skiktet ger utmärkt motståndskraft mot frätande kemikalier, medan gummikärnan levererar överlägsen elasticitet och kompressionskompensation, vilket gör att packningen kan ta emot upprepade vakuum- och tryckförändringar.

Efter utbyte har reaktorn fungerat tillförlitligt i över 1 år utan läckage eller tätningsfel, vilket avsevärt förbättrat utrustningens stabilitet och driftsäkerhet.

FAQ

F: Vad är en PTFE-kuvertgummipackning med vattenstämpellinje, och när ska jag använda den?

S: En PTFE-gummibelagd packning består av en gummikärna helt inkapslad i en PTFE-beläggning, med ett vattenribbel (tandad) ytmönster på tätningsytan. Gummikärnan ger kompressibilitet och återhämtning, anpassar sig till ojämna flänsar och kompenserar för bultavslappning.

PTFE-beläggningen ger kemikalieresistens och förhindrar mediakontamination. Den vattenkransade ytan ger ett tillförlitligt tätningsgrepp under lågt bultmoment.

Använd den när: Glasfodrade flänsar, plastflänsar, FRP-flänsar, tätning med lågt vridmoment krävs, ojämna eller skadade flänsytor, applikationer som kräver både kemisk beständighet och kompressibilitet.

När man INTE ska använda den: Extrema temperaturer över +200°C (använd expanderad PTFE eller metallmantel), applikationer där gummikärnan inte är kompatibel med media (verifiera kemisk kompatibilitet), eller högtrycksservice som kräver extremt utblåsningsmotstånd.

F: PTFE gummibelagd kontra expanderad PTFE, vilken ska jag välja för glasfodrade flänsar?

S: Båda är utmärkta för glasfodrade flänsar, men de har olika prioriteringar.

PTFE gummibelagd: gummikärna ger maximal kompressibilitet och återhämtning. Vattenrippelyta ger tätande grepp vid lägsta vridmoment. PTFE-beläggning ger kemisk beständighet.

Bäst när: Du behöver maximalt flänsskydd, lägsta möjliga vridmoment och gummikärnmaterialen är kompatibla med dina media.

Utökad PTFE (ePTFE): ren PTFE, ingen gummikärna. Anpassar sig till flänsojämnheter. Utmärkt kemikaliebeständighet och temperaturområde.

Bäst när: Ditt media inte är kompatibelt med någon gummikärna, du behöver FDA/USP-överensstämmelse, eller du behöver bredare kemisk kompatibilitet.

Snabbregel:

Lägsta vridmoment + gummikompatibilitet → PTFE gummibelagd.

Kemisk kompatibilitet + FDA-efterlevnad → ePTFE.

F: Vilka är begränsningarna – och vilka är de vanligaste misstagen?

A: Temperatur: -180°C till +200°C (beror på gummikärnan).

Kemisk: pH 0-14, PTFE-beläggning ger universell beständighet, men gummikärnan har kemiska begränsningar.

Tryck: Lägre än metallkärnpackningar, inte för extremt högt tryck.

Tre vanliga misstag:

(1) Användning av fel gummikärna för media: PTFE-beläggning skyddar gummikärnan men om PTFE är skadad måste gummikärnan vara kompatibel med media.

(2) Överdragning: gummikärnan är mjuk; överdriven kompression kan skada PTFE-beläggningen; använd lågt vridmoment med kontrollerad installation.

(3) Överskridande av temperaturgränser: temperaturgränsen för gummikärnan är lägre än PTFE-beläggningen; den totala packningsgränsen ställs in av gummikärnan, inte PTFE.
