Typ B PTFE Envelope Packning

Typ B PTFE-höljespackning är bearbetad från PTFE-block till ett kvadratiskt tvärsnitt, helt omslutande påfyllningskärnan utan slits. Bättre tätningsintegritet än typ A. Lägre kostnad än fast PTFE.

Skicka din flänsstorlek och media till Taifno, vi är en professionell tillverkare och kan erbjuda skräddarsydda lösningar.

Vad är Typ B PTFE Envelope Packning?

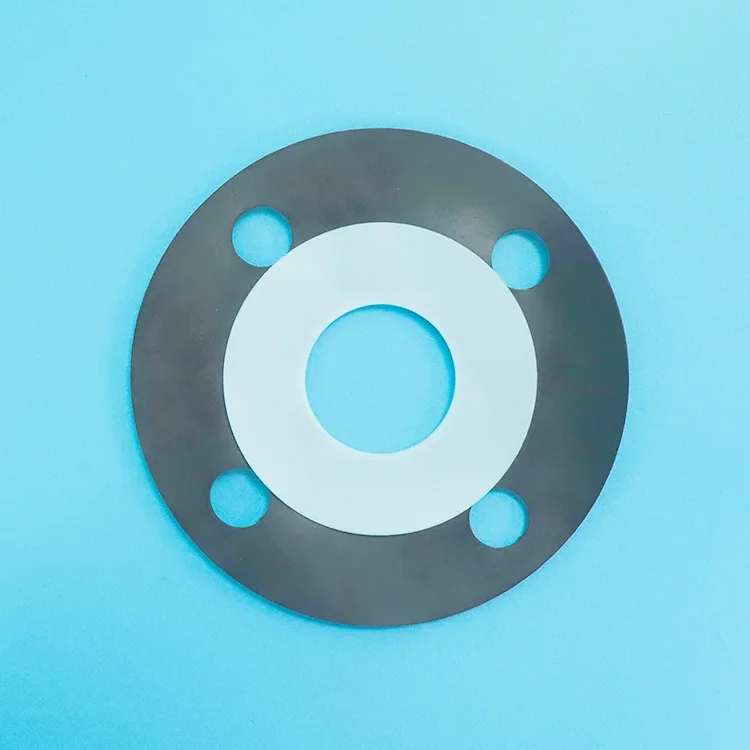

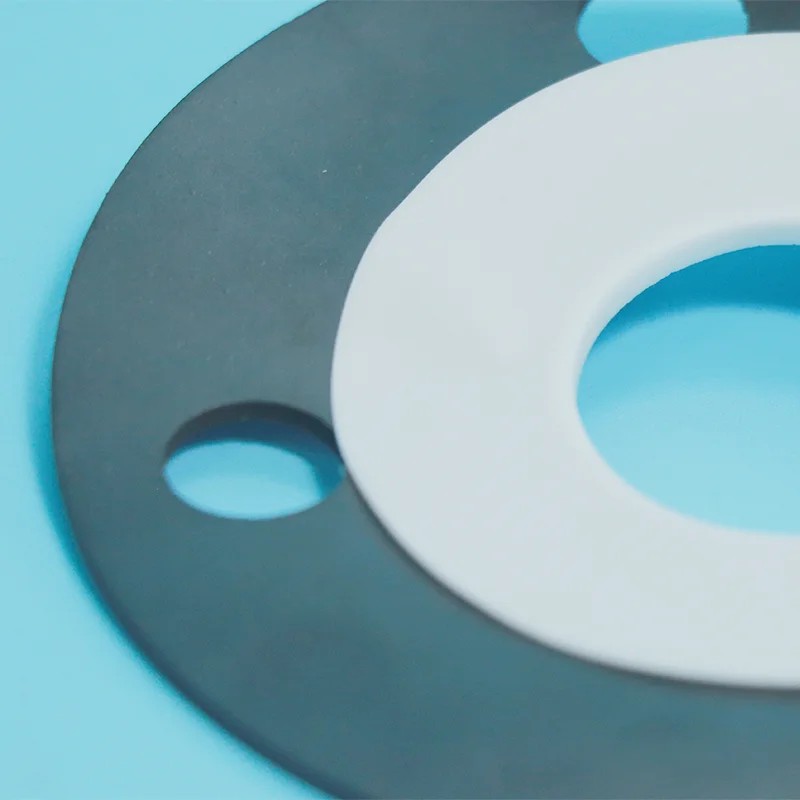

En PTFE-höljespackning av typ B består av en yttre PTFE-mantel som är bearbetad av ett massivt PTFE-block eller -ark, som helt inkapslar en mjuk fyllnadskärna. Till skillnad från typ A (som har en slits utskuren från ytterkanten) är typ B bearbetad med ett fyrkantigt tvärsnitt och har ingen slits - påfyllningskärnan är helt förseglad i PTFE-höljet.

Strukturera:

PTFE-mantel: Bearbetad av PTFE-block eller plåt till ett kvadratiskt tvärsnitt, helt kapslar in fyllnadskärnan utan exponerad slits

Fillerkärna: icke-metalliskt material som icke-asbestgummiark, komprimerad fiber eller grafitkompositskiva

Typ B-konstruktion: Fullt kuvert med bearbetat kvadratiskt tvärsnitt, ingen slits, inget exponerat fyllmedel, bättre tätningsintegritet

Nyckelegenskaper:

Ingen slits: Påfyllningskärnan är helt förseglad inuti PTFE-manteln, ingen exponerad svag punkt

Bättre tätningsintegritet: Den bearbetade konstruktionen ger överlägsen tätningsprestanda jämfört med typ A

Matchning av innerdiameter: Innerdiametern kan bearbetas för att matcha flänshålet, vilket förhindrar flödesturbulens och minskar erosion

Jämförelse- och urvalsguide

Typ A vs Typ B vs Typ C vs Solid PTFE

Snabbvalsguide

Primära applikationer

Tekniska specifikationer

Typ B PTFE Envelope Packningsegenskaper

Tillgängliga fyllmedelsalternativ

Fallstudie

Vid en stor petrokemisk anläggning i Shanghai, fungerade utloppsrörsventilen för en etenkrackningsgaskompressor (klass 300) under H₂S-innehållande driftförhållanden med exponering för korrosiva medier, förhöjda temperaturer, tryckfluktuationer och frekventa start-stopp-cykler. De ursprungliga spirallindade packningarna förlorade gradvis tätningsprestanda under långvarig drift på grund av korrosion av lindningsmaterial och fyllnadskomponenter, vilket skapade potentiella läckagerisker och ökade underhållskrav.

För att möta dessa utmaningar ersatte anläggningen de befintliga packningarna med typ B PTFE-kapslade packningar. Med en helt PTFE-mantlad flexibel fyllmedelskärna, ger denna design utmärkt motståndskraft mot H₂S, syror, alkalier och andra aggressiva kemikalier samtidigt som den förhindrar direktkontakt mellan processmediet och det interna fyllmaterialet. Den komprimerbara kärnan ger också förbättrad återvinningsprestanda, vilket gör att packningen kan kompensera för flänsojämnheter och tryckfluktuationer under drift.

Efter installationen uppnådde de typ B PTFE-kapslade packningarna stabil tätningsprestanda i applikationen med etenkrackningsgaskompressorns utloppsventil. Under den 4-åriga vändningscykeln upprätthöll systemet noll läckage, vilket visar den långsiktiga tillförlitligheten hos PTFE-inkapslad packningsteknik i krävande petrokemiska tätningsapplikationer samtidigt som underhållsfrekvensen minskade och driftsäkerheten förbättrades.

FAQ

F: Vad är en typ B PTFE-kuvertpackning, och när ska jag använda den?

A: En PTFE-höljespackning av typ B är en maskinbearbetad PTFE-mantel med fyrkantigt tvärsnitt, helt omslutande en mjuk fyllnadskärna utan slits. Hela kuvertet ger överlägsen tätningsintegritet jämfört med typ A (slitstyp), ingen exponerad fyllnadskärna, ingen potentiell svag punkt. Den inre diametern kan bearbetas för att matcha flänshålet, vilket förhindrar flödesturbulens.

Använd typ B när: Du behöver bättre tätningstillförlitlighet än typ A för korrosiv service med medelhögt till högt tryck (upp till 5,0 MPa) men vill inte betala för fast PTFE.

När man INTE ska använda typ B: Lågtrycks- och kostnadskänsliga applikationer där typ A räcker. För högtrycks- eller stordiameterservice, överväg typ C. För ultimat kemisk renhet och ingen genomträngningsrisk, överväg fast PTFE.

F: Typ B kontra solid PTFE-packning, vilken ska jag välja?

A: Typ B (kuvert) ger kemikalieresistens från PTFE-manteln med kompressibilitet från fyllnadskärnan, till en lägre kostnad än fast PTFE.

Fyllnadskärnan kan dock angripas om media tränger igenom PTFE-manteln med tiden. Solid PTFE-packning ger maximal kemisk beständighet och renhet, ingen fyllnadskärna, ingen genomträngningsrisk.

Men det kostar betydligt mer och är mindre fjädrande (ingen fyllnadskärna för att ge fjädring).

Snabbregel:

Medeltryck, kostnadsmedveten, frätande service → Typ B.

Högt tryck, ultraren, kritisk service, ingen genomträngningsrisk acceptabel → Solid PTFE.

F: Vilka är begränsningarna och vilka är de vanligaste misstagen?

A: Temperatur: Upp till +200°C.

Tryck: Upp till 5,0 MPa (50 bar).

Kemisk: pH 0-14 universell beständighet, INTE kompatibel med smälta alkalimetaller eller elementärt fluor vid höga temperaturer. PTFE kan genomträngas av vissa kemikalier (salpetersyra, klor, etylenoxid) med tiden.

Vanliga misstag:

(1) Användning av typ B i applikationer där media tränger igenom PTFE: vissa kemikalier kan tränga igenom PTFE med tiden och angripa fyllnadskärnan, byta ut packningar regelbundet eller använda fasta PTFE-packningar.

(2) Över åtdragning: överdriven kompression kan skada PTFE-manteln, använd kontrollerat vridmoment.

(3) Fel storleksval: A- och B-typer rekommenderas för storlekar upp till DN500, för större diametrar är typ C att föredra.
