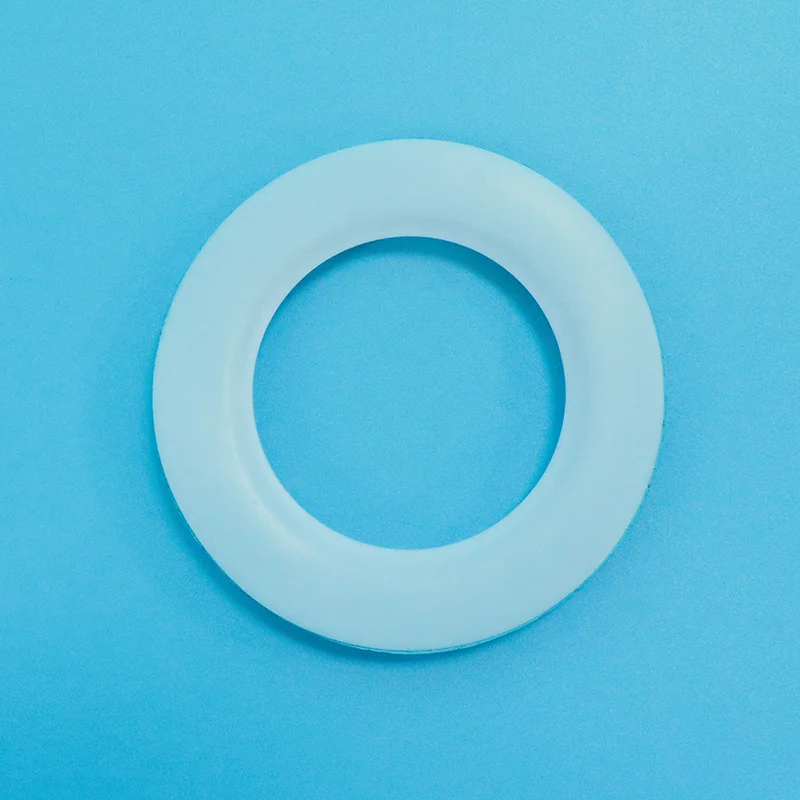

Om du letar efter högkvalitativ typ A PTFE Envelope Packning kan du välja Taifno som din leverantör och långsiktiga partner. Denna produkt har en mjuk fyllnadskärna insvept i en PTFE-jacka med en slits från ytterkanten till det inre hålet. Finns i storlekar upp till DN500. Packningsfaktor m=2,5, minsta sätesspänning y=20 MPa.

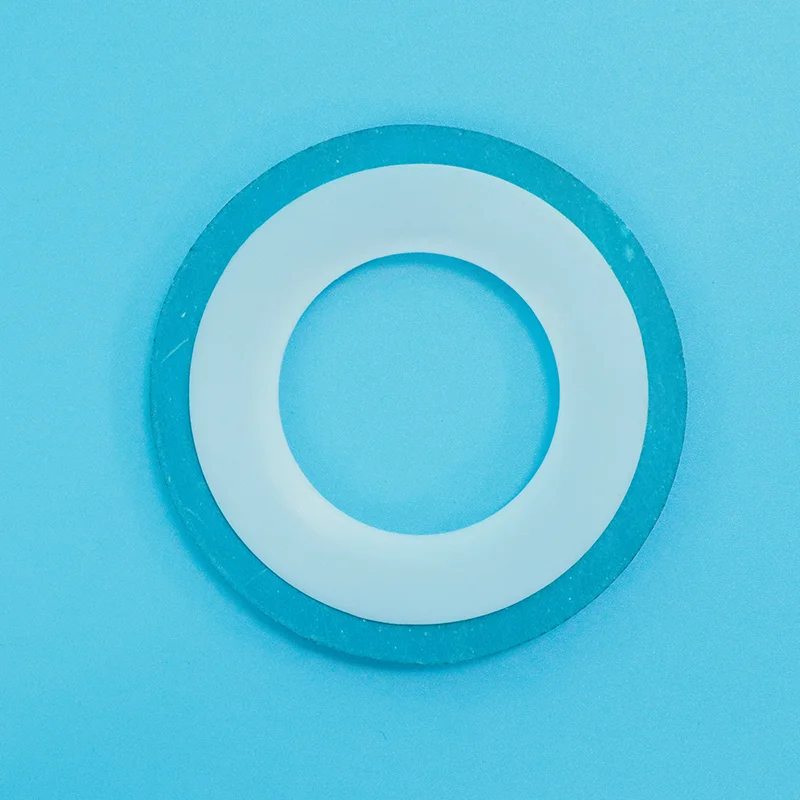

En PTFE-höljespackning av typ A består av en yttre PTFE-mantel med en mjuk påfyllningskärna inuti. PTFE-manteln är slitsad från den yttre kanten inåt till det inre hålet, vilket gör att påfyllningskärnan kan föras in.
PTFE-mantel: Tillverkad av PTFE-plåt eller slang (vanligtvis 0,8-1,0 mm tjock), slitsad från ytterkanten till cirka 1,5-2 mm från det inre hålet
Fyllkärna: icke-metalliskt material som asbestfri gummiskiva, komprimerad fiber eller grafitkompositskiva
Typ A-konstruktion: Spaltdesignen gör det enkelt att sätta in fyllnadskärnan – vilket minskar tillverkningens komplexitet och kostnad
PTFE-mantel: Ger universell kemikaliebeständighet (pH 0-14), non-stick yta och skyddar fyllnadskärnan från kemiska angrepp
Utfyllnadskärna: ger kompressibilitet, elasticitet och förmåga att anpassa sig till flänsojämnheter
Ekonomiskt: Lägre tillverkningskostnad än typ B eller C — kostnadseffektivt för allmän kemisk service
|
Särdrag |
Typ A (slits) |
Typ B (bearbetad) |
Typ C (korrugerad metall) |
Fast PTFE |
|
Konstruktion |
Slits från ytterkant |
Maskinbearbetat kvadratiskt tvärsnitt |
Korrugerad metallinsats |
Solid PTFE i ett stycke |
|
Filler |
Mjuk icke-metallisk |
Mjuk icke-metallisk |
Metall (304/316 SS) |
Ingen |
|
Tryckgräns |
Upp till 4,0 MPa |
Högre |
Högsta |
Högre |
|
Kemisk beständighet |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
Kosta |
$ — mest ekonomiskt |
$$ |
$$$ |
$$$ |
|
Bäst för |
Lågtryck, allmän kemisk service |
Medelhögt tryck, kritisk service |
Högtryck, termisk cykling |
Maximal kemikalieresistens |
|
Nyckelfördel |
Kostnadseffektivt |
Bättre tätningsintegritet |
Utblåsningsmotstånd, fjädring |
Ultimat kemisk renhet |
|
Om din ansökan är... |
Välja... |
Varför |
|
Lågtrycksfrätande service, allmänna kemikalier, kostnadsmedveten |
Typ A |
Ekonomisk, bra kemikaliebeständighet |
|
Medelhögt tryck, kritiska kemikalier |
Typ B |
Bättre tätningsintegritet |
|
Högt tryck, termisk cykling, risk för utblåsning |
Typ C |
Metallkärna ger återfjädring |
|
Ultimat kemisk beständighet, hög renhet |
Fast PTFE |
Ingen fyllnadskärna, ingen genomträngningsrisk |
|
Industri |
Ansökan |
Varför typ A |
|
Kemisk bearbetning |
Rörflänsar, pumpanslutningar — syror, lösningsmedel, kaustik |
Kemikaliebeständighet + kostnadseffektiv |
|
Farmaceutisk |
Steril bearbetningsutrustning |
PTFE-mantel förhindrar kontaminering |
|
Mat & dryck |
Sanitära anslutningar |
PTFE is FDA-compliant, non-stick |
|
Olja & Gas |
Korrosiva lågtrycksledningar |
Korrosionsbeständighet |
|
Parameter |
Värde |
|
Temperaturområde |
Upp till +200°C |
|
Tryckgräns |
Upp till 4,0 MPa (40 bar) |
|
pH-intervall |
0-14 — universell kemikalieresistens |
|
PTFE Jacka Tjocklek |
0,8-1,0 mm |
|
Packningsfaktor (m) |
2.5 |
|
Minsta sitsbelastning (y) |
20 MPa |
|
Storleksintervall |
Upp till DN500 (rekommenderas) |
|
Material |
PTFE-mantel + icke-metallisk fyllnadskärna |
|
Fläns Standard |
Storleksintervall (DN) |
Anteckningar |
|
DIN / EN / JIS |
DN25 — DN500 |
Standardstorlekar i lager |
|
ASME / ANSI |
1" - 20" |
Standardstorlekar i lager |
|
Anpassade storlekar |
Tillgänglig på begäran |
Specialmått tillgängliga |
100 % Virgin PTFE Resin — jämn kvalitet, batch efter batch
Full spårbarhet — materialcertifikat tillgängliga på begäran
Flera fyllmedelsalternativ — asbestfritt gummi, komprimerad fiber, grafitkomposit
Anpassade storlekar — finns i standardflänsstorlekar och anpassade mått
Ledtid — standardstorlekar i lager (24–48 timmar); anpassade storlekar 5-10 dagar
S: En PTFE-höljespackning av typ A består av en PTFE-mantel med en slits skuren från ytterkanten till det inre hålet, med en mjuk fyllningskärna insatt inuti. PTFE-manteln ger universell kemikaliebeständighet (pH 0-14), medan fyllnadskärnan ger kompressibilitet och elasticitet.
Använd typ A när: Du behöver kemisk beständighet för korrosiv drift med lågt till medelhögt tryck (upp till 4,0 MPa) och kostnaden är ett övervägande.
När man INTE ska använda typ A: Högtryckstjänster eller kritiska tjänster där tätningsintegritet är av största vikt, överväg typ B eller C.
Kostnadsjämförelse: Typ A kostar 30–50 % mindre än fasta PTFE-packningar av samma storlek, vilket gör den till det föredragna valet för allmän kemisk service.
S: Typ A (slits) är den mest ekonomiska, bäst för allmän kemisk service under lågtryck.
Typ B (bearbetad) ger bättre tätningsintegritet med ett helt PTFE-hölje och utan slits, bäst för kritiskt medelhögt tryck.
Typ C (korrugerad metall) ger högsta tryckklassificering och utblåsningsmotstånd, bäst för högtrycks- och termisk cykling.
Snabbregel:
Upp till 4,0 MPa, allmänna kemikalier → Typ A.
Högre tryck, kritisk service → Typ B.
Högt tryck, termisk cykling, utblåsningsrisk → Typ C.
Storleksanmärkning: Typ A rekommenderas upp till DN500; för större diametrar är typ C att föredra.
A: Temperatur: Upp till +200°C.
Tryck: Upp till 4,0 MPa (40 bar).
Kemisk: pH 0-14 universell beständighet, INTE kompatibel med smälta alkalimetaller eller elementärt fluor vid höga temperaturer.
Tre vanliga misstag:
(1) Med typ A i högtrycksdrift: över 4,0 MPa kan packningen deformeras eller gå sönder; använd typ B eller C.
(2) För hårt åtdragning: överdriven kompression kan skada PTFE-manteln vid skåran och utsätta påfyllningskärnan för kemiska angrepp.
(3) Användning i applikationer med media som tränger igenom PTFE: vissa kemikalier (salpetersyra, klor, etylenoxid) kan tränga igenom PTFE med tiden och angripa fyllnadskärnan. För dessa tjänster, byt ut packningar regelbundet eller använd fasta PTFE-packningar.
