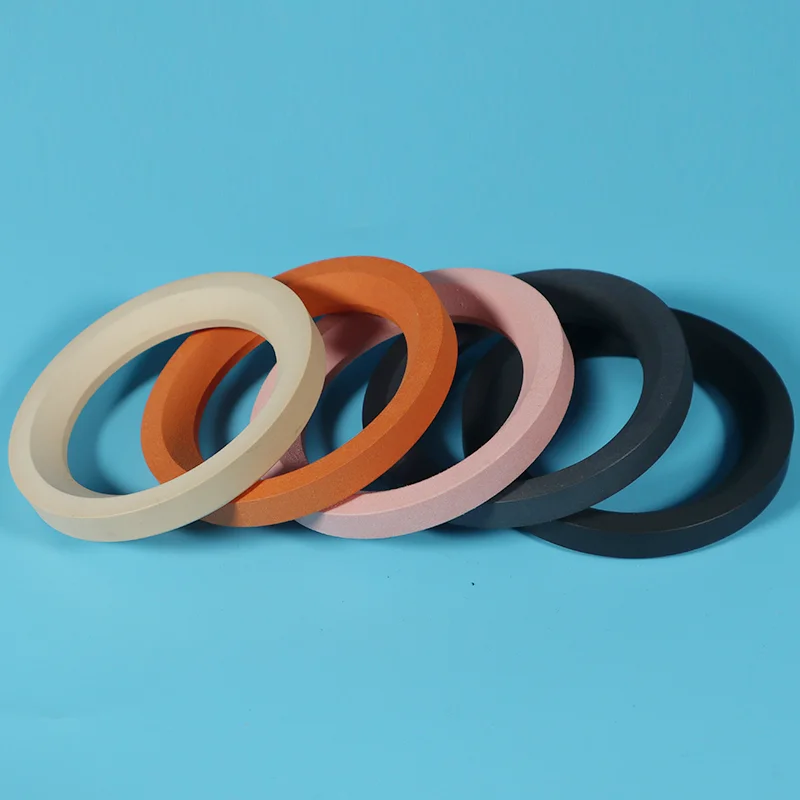

Fyllt modifierat PTFE-ventilsäte

Letar du efter en specialkonstruerad fylld modifierad PTFE-ventilsäteslösning till ett konkurrenskraftigt pris? Taifno är en pålitlig tillverkare och en idealisk långsiktig partner. Denna produkt är en precisionsgjuten tätningskomponent installerad vid gränssnittet mellan ventilhuset och kulan, fjärilsskivan eller pluggen; den ger förbättrad slitstyrka, minskad krypdeformation och förbättrad genomträngningsmotstånd.

Skicka förfrågan

Produktbeskrivning

Fyllda modifierade PTFE-ventilsäten är precisionstillverkade genom att inkorporera glasfiber, kolfiber eller avancerade modifierade hartser, vilket förbättrar den mekaniska styrkan och dimensionsstabiliteten utan att kompromissa med kemisk resistans.

Taifno är en specialiserad tillverkare med egen FoU- och produktionskapacitet. Våra produkter överensstämmer med flera internationella certifieringar, inklusive CE- och FDA-standarder, och är tillgängliga i en mängd olika modifierade specifikationer, såsom glasfiberfyllda, kolfiberfyllda, molybdendisulfid (MoS₂)-fyllda och TFM™-modifierade kvaliteter.

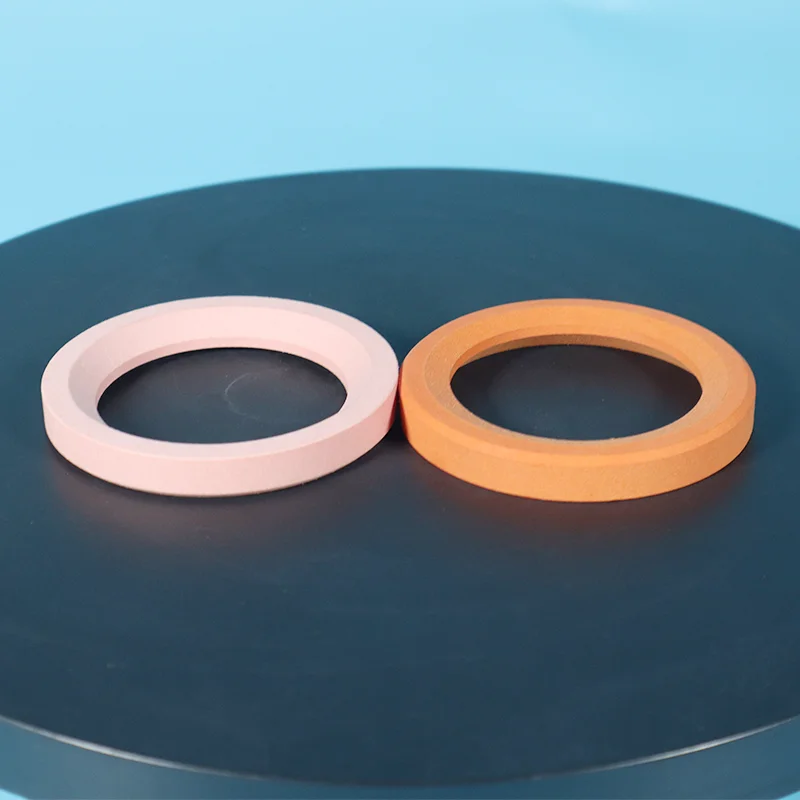

Filled Modified PTFE Valve Seat

Varför välja fyllda modifierade PTFE-ventilsäten?

Virgin PTFE-problemet

Virgin PTFE-begränsning	Varför det händer	Hur modifierad PTFE fixar det
Deformeras under belastning	PTFE är mjukt — kallt flöde (krypning) under ihållande tryck	Fyllmedel ökar styvheten och krypmotståndet – håller formen längre
Bär snabbt	Mjukt material — slipmedel skär av tätningsytan	Hårdare fyllmedel (glas, kol) förbättrar slitstyrkan
Genomträngning genom tätningen	Virgin PTFE har mikrohålrum - kemikalier sipprar igenom med tiden	Modifierade hartser (som TFM™) har tätare struktur — lägre permeationshastighet
Svullnad och sammandragning	Termisk expansion — ofullständig tätning i temperaturcykler	Bättre dimensionsstabilitet – bibehåller tätningen över temperatursvängningar
Begränsad tryckkapacitet	Mjuk – extruderar under högt tryck (<70 bar)	Klarar upp till 414 bar — lämplig för högtryckstjänster

Tre kärnfördelar

1. Förbättrad krypmotstånd

Standard PTFE deformeras permanent under ihållande belastning, vilket leder till läckage och frekvent utbyte. Modifierade PTFE-föreningar, inklusive TFM™-modifierade hartser och glas/kolfyllda kvaliteter, motstår deformation under belastning och bibehåller tätningskraften under långvarig användning. Resultatet är ett ventilsäte som håller vridmomentet längre och tätar tätare.

2. Överlägsen slitstyrka

Ventilsäten i slipande media, slam, sand eller kristalliserande vätskor slits snabbt ut. Glasfylld PTFE ger ökad tryckhållfasthet och styvhet, medan kolfyllda kvaliteter ger låg friktion och värmeavledning. Förbättringar av slitstyrka kan förlänga livslängden 3-5 gånger längre än ny PTFE.

3. Lägre permeationshastighet

I kritiska kemiska tjänster kan media långsamt tränga igenom ny PTFE, angripa ventilkroppen eller fly till atmosfären. Modifierade PTFE-hartser som TFM™ PTFE har en tätare polymerstruktur, vilket avsevärt minskar genomträngningen och förbättrar tätningens integritet.

Jämförelse: Modifierad PTFE vs Virgin PTFE

Jämförelse av kostnader och prestanda

Material	Bäst för	Kostnad (initial)	Serviceliv i hård service	Total kostnad (3 år)
Virgin PTFE	Rena kemikalier, lågt tryck (<70 bar), FDA-applikationer	$ (1x)	6-12 månader	$$$$ (3-6 ersättningar)
Glasfylld PTFE	Slipmedel, hög belastning, medeltryck	$$ (1,5x)	3-5 år	$$ (1 ersättning)
Kolfylld PTFE	Hög hastighet, värmeavledning, låg friktion	$$ (1,6x)	3-5 år	$$ (1 ersättning)
TFM™ Modifierad PTFE	Permeationskänslig, termisk cykling, högt tryck	$$$ (2,5x)	5+ år	$ (noll ersättningar)

Nyckelinsikt: Virgin PTFE kostar mindre i förväg — men om du byter ut den var 6-12:e månad överstiger den sammanlagda kostnaden för delar + arbetskraft + stillestånd snabbt kostnaden för en modifierad PTFE-säte som håller i 3-5 år.

Prestandajämförelse

Egendom	Virgin PTFE	Glasfylld	Kolfylld	TFM™ Modifierad
Temperaturområde	-180°C till +200°C	-180°C till +200°C	-180°C till +200°C	-180°C till +200°C
Krypmotstånd	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Slitstyrka	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Kemisk beständighet	★★★★★	★★★★☆	★★★★☆	★★★★★
Permeationsmotstånd	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-kompatibel	✅ Ja	❌ Nej	❌ Nej	✅ Ja

Ansökningar

Primära industrier

Industri	Ansökan	Rekommenderat betyg
Kemisk bearbetning	Kulventiler, reglerventiler som hanterar syror, lösningsmedel, kaustik	Virgin PTFE eller TFM™ modifierad
Olja & Gas	Högtryckskulventiler, brunnshuvudutrustning, rörledningar	Glasfylld eller kolfylld PTFE
Massa & papper	Slipande slurryventiler, kokarventiler	Glasfylld PTFE
Mat & dryck	Sanitetsventiler, påfyllningsutrustning	Virgin PTFE (FDA-godkänd)
Farmaceutisk	Steril bearbetning, API-tillverkning	Virgin PTFE eller TFM™ modifierad (FDA/USP)
Halvledare	Kemisk distribution med hög renhet	Virgin PTFE med hög renhet
Kraftgenerering	Ångsystem, kylvattenventiler	TFM™ modifierad eller PCTFE
Vätgasservice	Kryogent flytande väte, högtrycksgasformigt väte	PCTFE (kryogen), Virgin PTFE (låg porositet)

Typisk utrustning

Flytande och tappmonterade kulventiler

Fjärilsventiler

Grindventiler och klotventiler

Plugga ventiler

Styrventiler och strypventiler

Verkliga applikationer

Fallstudie 1: 4x förlängning av livslängden med modifierad PTFE

Utmaning: En kemisk fabrik ersatte PTFE-ventilsäten på styrventiler som hanterade aggressiv syra var 8-10:e månad på grund av krypdeformation och läckage. Driftstopp för utbyte kostar 5 000 USD per ventil och händelse.

Lösning: Bytt till TFM™-modifierade PTFE-säten med förbättrat krypmotstånd och dimensionsstabilitet.

Resultat: Sätena höll i över 3 år, 4 gånger längre än ny PTFE. Eliminerade 3 ersättningshändelser per ventil.

Totala besparingar: 15 000 USD per ventil under 3 år, plus minskade arbets- och säkerhetsrisker.

Fallstudie 2: Kulventilpermeationsproblem löst

Utmaning: En kulventiltillverkares kund använde PTFE-ventilsäten som inte gav tillräckligt motstånd mot deformation, slitage och genomträngning. PTFE hade också en tendens att svälla och dra ihop sig, vilket gav en ofullständig tätning.

Tillverkaren samarbetade med materialexperter för att ändra ventilsätesmaterialet till TFM™-modifierad PTFE, som erbjöd mycket större deformationsmotstånd och en lägre genomträngningshastighet än standard-PTFE.

Materialet levererade också en jämnare ytfinish, vilket minskade friktionen och förbättrade tätningen från kula till säte.

Resultat: Det nya sätet erbjöd bättre genomträngningsmotstånd, förbättrad dimensionsstabilitet och förbättrad strukturell integritet. Tillverkaren tillverkar nu dessa ventilsäten i storlekar från ¾ till 54 tum i diameter, med tillämpningar inom kemisk bearbetning, etanol, olja och gas, järnväg, pappers- och livsmedelsindustri.

Fallstudie 3: Glasfylld PTFE för slurryservice

Utmaning: En gruvdrift var att byta ut ventilsäten var 4-6:e vecka på slurryventiler som hanterade slipande malmpartiklar. De jungfruliga PTFE-sätena nöts snabbt ut, vilket orsakade frekventa produktionsavbrott.

Lösning: Uppgraderad till glasfyllda PTFE-säten med förbättrad slitstyrka och styrka.

Resultat: Sätena varade i 8 månader, 8 gånger längre än ny PTFE. Tillverkningstiden ökade avsevärt. Underhållsintervallen förlängs från veckor till månader.

Obs: Faktiska fallresultat varierar beroende på tillämpningsförhållandena. Kontakta oss för applikationsspecifika rekommendationer.

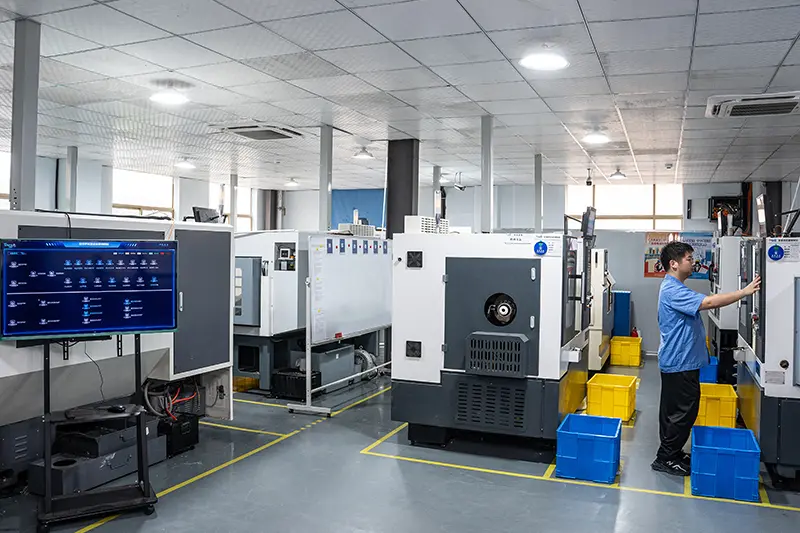

Factory Factory Factory Factory

Tekniska specifikationer

Parameter	Virgin PTFE	Glasfylld	Kolfylld	TFM™ Modifierad
Temperaturområde	-180°C till +200°C	-180°C till +200°C	-180°C till +200°C	-180°C till +200°C
Maximalt tryck	70 bar	Klass 800	Klass 800	Klass 800+
Kemisk beständighet	pH 0-14	Utmärkt (ej HF/alkali)	Utmärkt (ej oxidationsmedel)	pH 0-14
FDA-kompatibel	✅ Ja	❌ Nej	❌ Nej	✅ Ja
Färg	Vit	Grå-vit	Svart	Vit

Alternativ för materialkvalitet

Kvalitet	Bäst för	Viktig fördel	Kemisk begränsning
Virgin PTFE	Rena kemikalier, FDA-applikationer, lågt tryck	Lägsta friktion, universell kemikaliebeständighet, lägsta kostnad	Deformeras under belastning — ej för högtryck/slipmedel
15-25% glasfylld	Slipmedel, hög belastning, slam	Ökad styrka, styvhet, slitstyrka	Inte för fluorvätesyra, stark alkali
Kolfylld	Hög hastighet, torrkörning, värmeavledning	Utmärkt värmeledningsförmåga, låg friktion	Inte för starka oxidationsmedel
TFM™ Modifierad PTFE	Permeationskänsliga, kritiska kemiska tjänster	Tätare struktur, bättre återhämtning av stress, lägre permeation	Högre kostnad, kräver specialiserad bearbetning

Varför välja Taifno?

100 % Virgin Resin Material — inget omslipat material, inget återvunnet material. Konsekvent kvalitet, batch efter batch.

Full spårbarhet — Varje batch kan spåras från råvara till färdig produkt. Materialcertifikat finns på begäran.

Precisionsbearbetning — Sätena är precisionsbearbetade till snäva toleranser (0,1 mm noggrannhet tillgänglig) med CNC-svarvar.

ISO-certifierad — Tillverkningsprocesser certifierade enligt ISO-kvalitetsledningssystem.

FDA-kompatibla kvaliteter tillgängliga — Virgin PTFE och utvalda modifierade kvaliteter uppfyller FDA 21 CFR 177.1550 krav.

Custom Design Support — Teknisk support för att optimera sätesgeometrin för din specifika ventildesign.

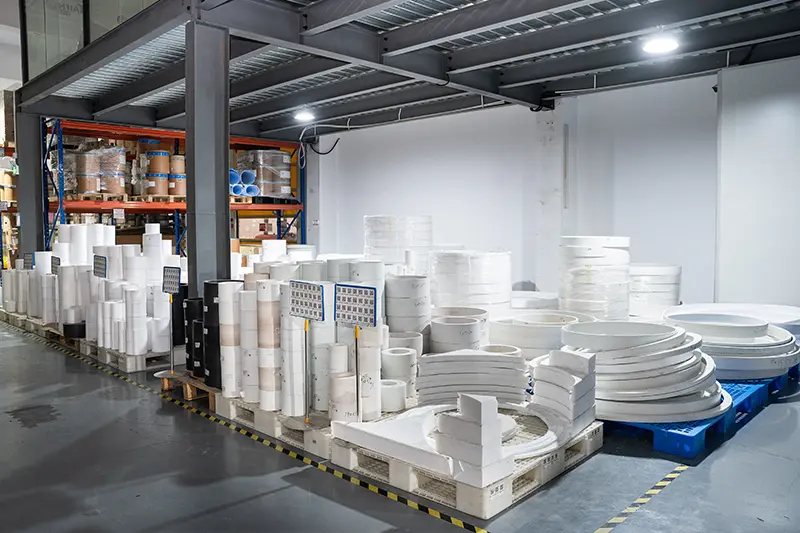

Test Test Test Test

FAQ

F: Vad är ett fyllt modifierat PTFE-ventilsäte, och när ska jag uppgradera från ny PTFE?

S: Modifierade PTFE-ventilsäten lägger till fyllmedel som glasfiber, kol eller avancerade hartser för att förbättra mekanisk styrka, krypmotstånd och slitstyrka samtidigt som PTFE:s kemiska motståndskraft bevaras.

Uppgradera när: Dina nuvarande jungfruliga PTFE-säten deformeras under tryck, slits ut i förtid eller tillåter mediagenomträngning. I dessa fall kan modifierad PTFE förlänga livslängden 3-5 gånger, vilket minskar stilleståndstiden och den totala kostnaden.

F: Glasfylld vs. kolfylld vs. TFM™ modifierad, vilken kvalitet passar min ventil?

S: Tre betyg, tre olika applikationer:

Glasfyllda: Slipmedel, slam, hög belastning, högsta slitstyrka och styrka. Inte för HF eller stark alkali.

Kolfylld: Hög hastighet, torrkörning, värmeavledning, bästa värmeledningsförmåga och låg friktion. Inte för starka oxidationsmedel.

TFM™ modifierad: Permeationskänslig, termisk cykling, kritiska kemiska tjänster, tätare struktur, bättre återhämtning av stress. Högre kostnad, men längsta livslängd.

Snabbregel:

Behöver du nötningsbeständighet? Glasfylld.

Behöver du värmeavledning? Kolfylld.

Behöver du genomträngningskontroll och lång livslängd? TFM™.

F: Vilka är gränserna och det vanligaste installationsfelet?

A: Temperatur: -180°C till +200°C (gradsberoende).

Tryck: upp till 414 bar — varierar beroende på design och material.

Kemiska gränser:

Glasfylld: Ej för HF eller stark alkali — glas reagerar

Kolfylld: Ej för starka oxidationsmedel - kol oxiderar

Virgin PTFE & TFM™: Inte för smälta alkalimetaller eller fluorgas

Det vanligaste misstaget: Överkomprimering. Modifierad PTFE är hårdare än ny PTFE och kräver exakt säteskraft. För mycket kompression skadar sätet; för lite orsakar läckage.
