Specialbearbetade PTFE-delar

Med över 20 års branscherfarenhet har Taifno omfattande kapacitet inom FoU, anpassning och produktion, och erbjuder ett brett utbud av specialbearbetade PTFE-delar. Vi använder precisionsbearbetning eller formpressning för att möta dina exakta specifikationer, för att tillgodose alla former, storlekar eller kvaliteter, och hanterar allt från prototyputveckling till massproduktion.

Skicka förfrågan

Produktbeskrivning

Taifno är en specialiserad tillverkare som erbjuder specialbearbetade PTFE-delar. Vårt expertteam producerar komponenter baserat på dina CAD-ritningar, PDF-filer eller till och med handritade skisser. Vi arbetar med ett brett utbud av material, inklusive ny PTFE och olika fyllda kvaliteter (såsom glasfiber, kolfiber, molybdendisulfid, brons, PEEK, etc.), var och en konstruerad för att uppfylla specifika prestandakrav.

Begär offert idag; vi kommer att svara inom 24 timmar för att diskutera lösningar och prissättning och tillhandahålla gratisprover.

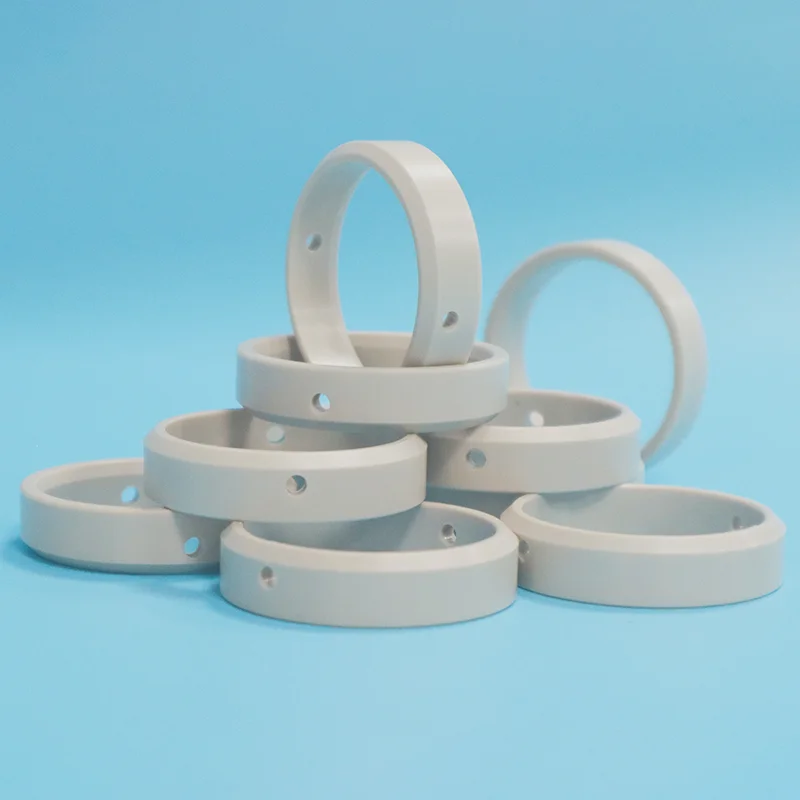

Custom Machined PTFE Parts

Vad är specialbearbetade PTFE-delar?

PTFE-anpassade delar är precisionsbearbetade eller gjutna komponenter tillverkade av PTFE-harts enligt dina exakta specifikationer, inte en standardstandard. Du behöver dem när standardstorlekar inte passar, din fläns är icke-standard, eller din applikation kräver en specifik form, tolerans eller materialkvalitet.

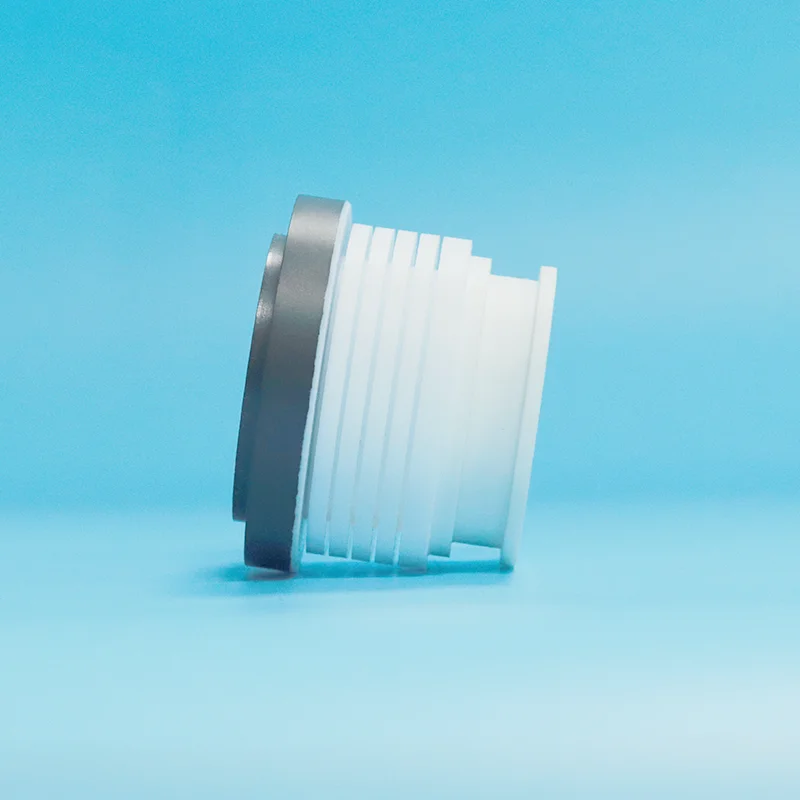

Exempel: Anpassade packningar, ventilsäten, kolvringar, lagerkuddar, bälgar, isolatorer, alla former du kan rita, vi kan göra av PTFE.

Viktiga materialegenskaper:

Kemisk tröghet: motstår nästan alla kemikalier, syror, alkalier, lösningsmedel, kolväten

Temperaturområde: Kontinuerlig service från -180°C till +200°C (kortvarig upp till +300°C)

Lägsta friktion: Koefficient så låg som 0,04, den lägsta av något fast material

Non-stick yta: Förhindrar media vidhäftning och ansamling, enkel rengöring

Elektrisk isolering: Utmärkta dielektriska egenskaper

FDA-efterlevnad: Tillgänglig i livsmedelsklassade och biokompatibla kvaliteter

Tillverkningsprocesser

PTFE anpassade delar kan tillverkas genom två primära processer:

Behandla	Bäst för	Nyckelfunktioner
CNC-bearbetning	Komplexa geometrier, snäva toleranser, prototyper, små till medelstora partier	Uppnår ±0,02 mm, 5-axlig kapacitet, komplexa konturer
Formpressning	Delar med stor diameter, produktion i hög volym, enkla former	Delar upp till 3300 mm diameter, hög densitet, inga tomrum

Varför välja anpassade PTFE-delar

Problemet: Standarddelar passar inte

Problem	Varför det händer	Den verkliga kostnaden
Det passar inte	Standardstorlekar matchar sällan din utrustning	Läckor, för tidigt fel, omarbetning — 3-5 gånger kostnaden för en anpassad del
Fel materialklass	Ett betyg för allt – inte optimerat för dina media	Kort livslängd, täta byten — 5-10x kostnad under 3 år
Dålig prestation	Generisk design – inte konstruerad för din applikation	Produktionsavbrott, säkerhetsrisker — överstiger lätt kostnaden för anpassade delar
Extra kostnad	Ändra standarddelar – eller designa om ditt system	Ingenjörstid, tillverkningsförseningar - $500+ per modifiering

Jämförelse: anpassad PTFE vs standard vs modifierad

Jämförelse av kostnader och prestanda

Särdrag	Standard PTFE	Modifierad standard	Anpassad PTFE
Färdig	Kompromissa - kanske inte passar	Passar efter modifiering	Perfekt – byggd efter dina specifikationer
Installation	Kan kräva omarbetning	Arbetsintensiv	Enkel - direkt passform
Serviceliv	Kort — inte optimerad	Måttlig — förbättring begränsad	Lång – konstruerad för din applikation
Total kostnad (3 år)	Hög — frekventa byten + driftstopp + omarbetning	Hög — modifieringar + byten + stilleståndstid	Lägst - en del, inga problem
Ledtid	Omedelbar	3-5 dagar + arbete	5-7 dagars prototyp

Nyckelinsikt: En standard PTFE-del kan kosta $50. En anpassad PTFE-del kan kosta $200. Men om standarddelen misslyckas var tredje månad och den anpassade delen varar 3 år, sparar den anpassade delen pengar under det första året.

Lägga till stillestånd, arbete och omarbetning? Custom vinner varje gång.

Ansökningar

Primära industrier

Industri	Ansökan	Rekommenderat betyg
Kemisk bearbetning	Ventilsäten, pumpdelar, reaktorfoder, rördelar	Glasfylld eller TFM™ modifierad
Flyg och rymd	Tätningar, lager, trådisolering — lätt, brett temperaturområde	Virgin PTFE, FEP, PEEK
Halvledare	Waferbärare, kemikaliehantering, ultrarena delar — hög renhet, renrum	Högren Virgin PTFE, PFA
Medicin & Pharma	Kirurgiska instrument, läkemedelstillverkningslinjer - biokompatibla, FDA-kompatibla	Virgin PTFE, FDA/USP kvaliteter
Olja & Gas	Ventilkomponenter, brunnshuvudutrustning, rörledningstätningar	Glasfylld eller kolfylld PTFE
Mat & dryck	Transportördelar, FDA-kompatibla tätningar, påfyllningsutrustning	Virgin PTFE (FDA-kompatibel)
Industrimaskiner	Bussningar, lager, slitdelar, styrringar	Kolfylld eller bronsfylld PTFE

Typiska anpassade delar

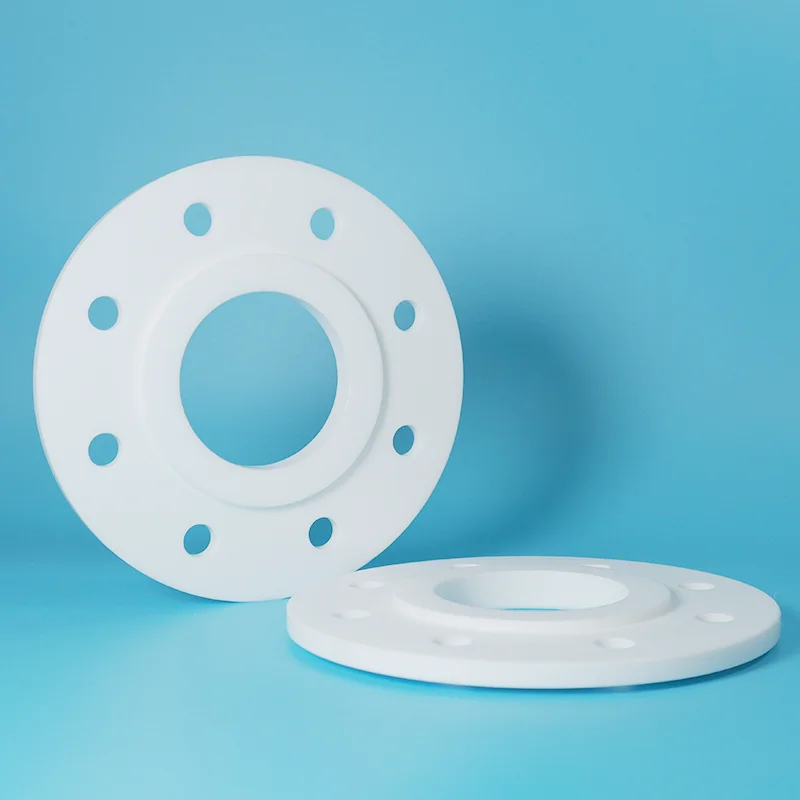

Tätningar och packningar: All form, valfri storlek, anpassade geometrier

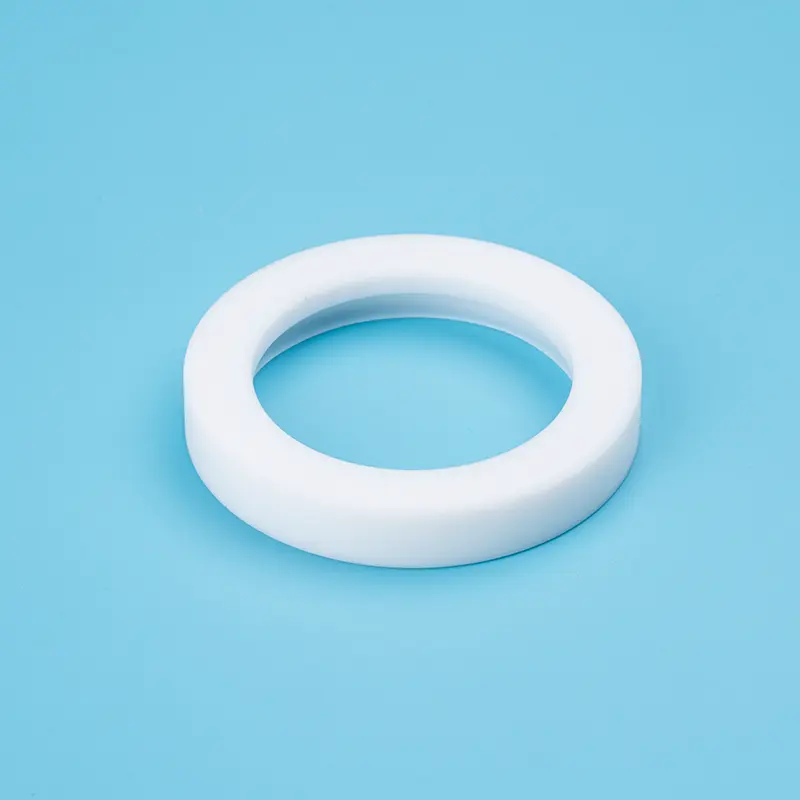

Bussningar och lager: Hylslager, tryckbrickor, flänsbussningar

Ventilkomponenter: Ventilsäten, pluggar, kulor, membran

Elektriska isolatorer: avstånd, distanser, anslutningskroppar

Kolvringar: Kompressorringar, styrringar, slitband

Labbutrustning: bägare, provrör, trattar, deglar, anpassade mått

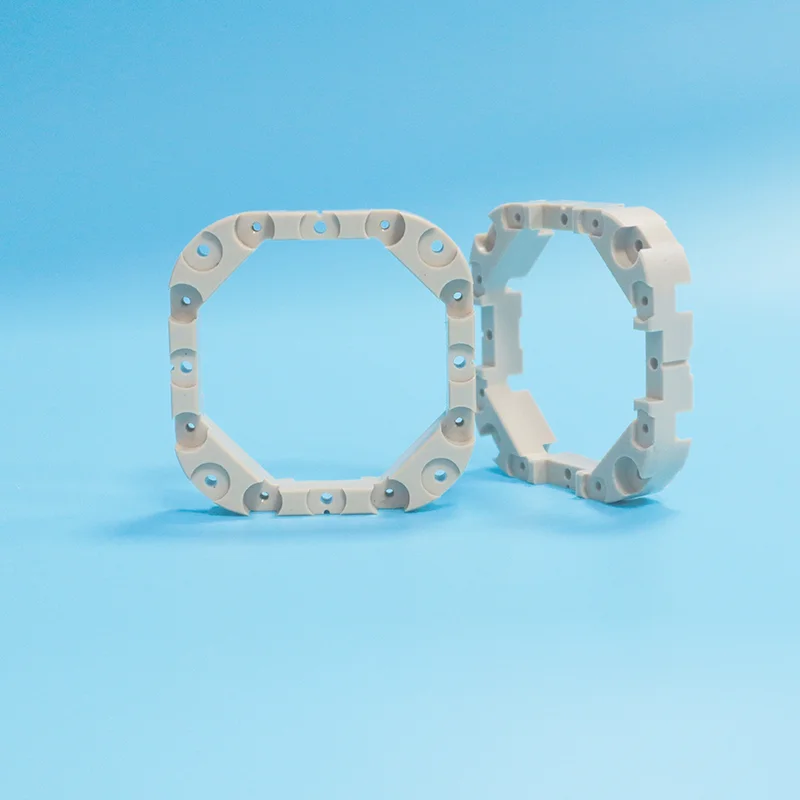

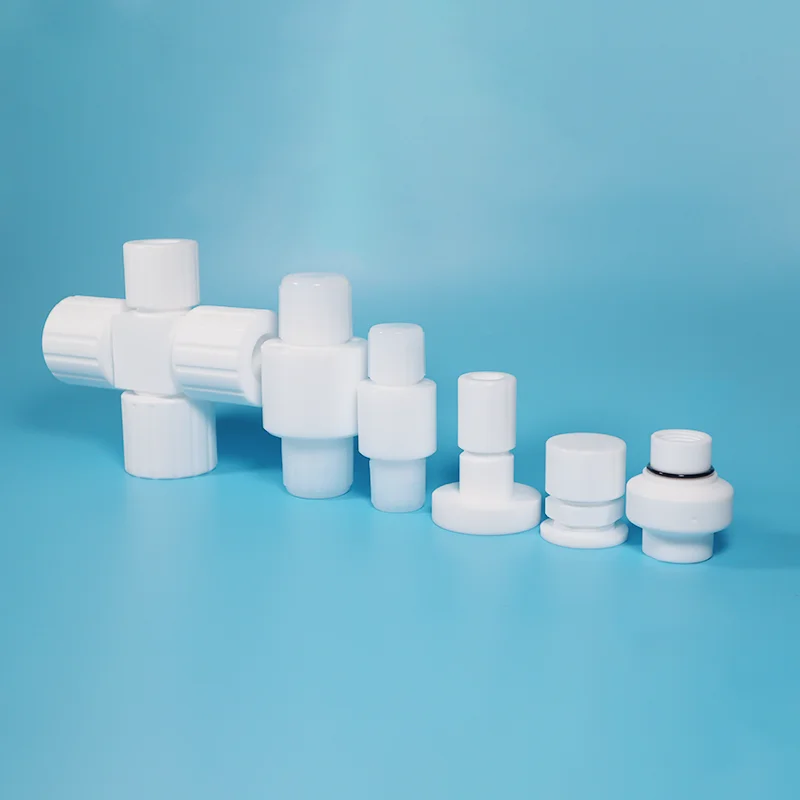

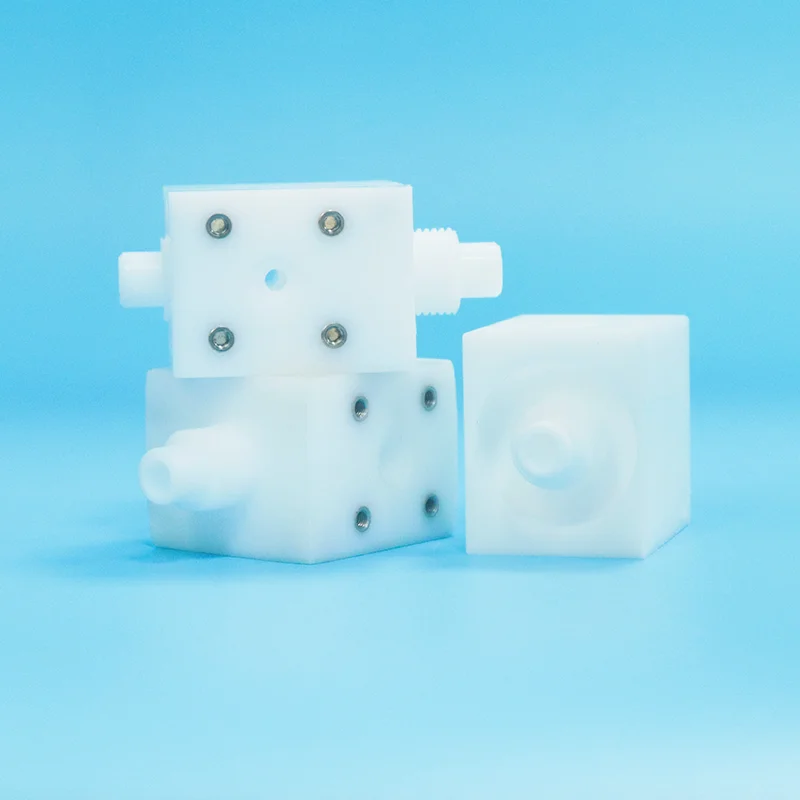

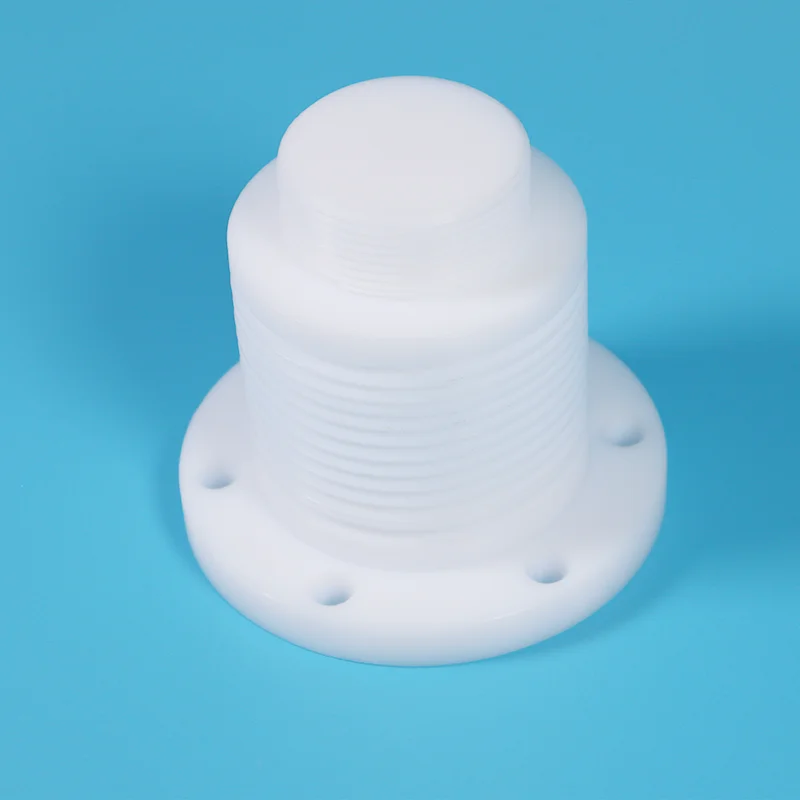

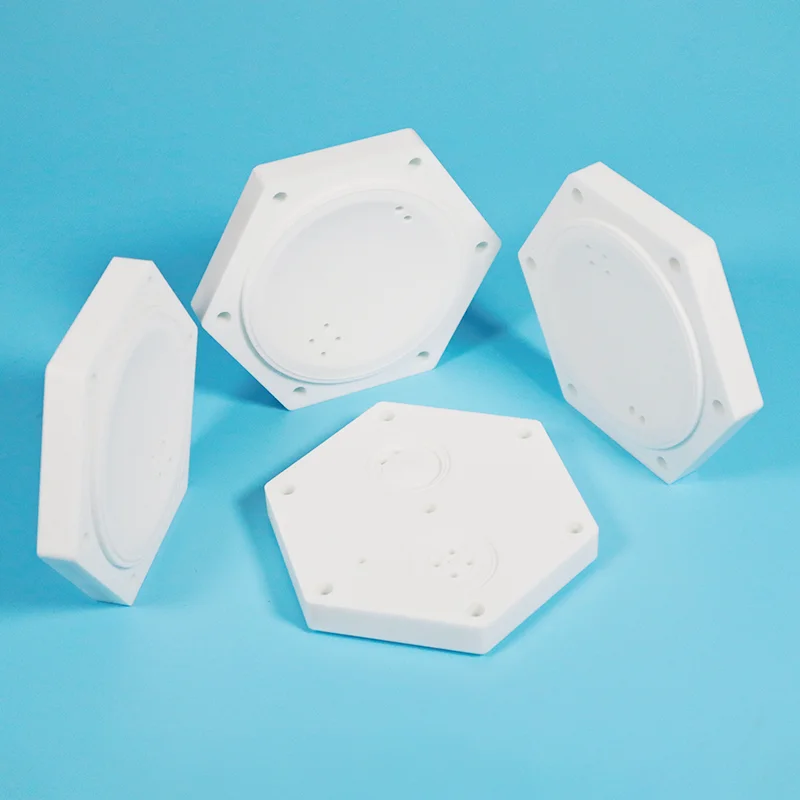

Komplexa komponenter: Delar med flera funktioner, vilken form du kan rita

Alternativ för materialkvalitet

Kvalitet	Bäst för	Viktig fördel	Kemisk gräns	Kosta
Virgin PTFE	Rena kemikalier, FDA, låg friktion, allmän service	Universell kemikaliebeständighet, lägsta friktion, FDA-kompatibel	Mjuk – lägre slitstyrka	$
Glasfylld PTFE	Slipmedel, hög belastning, slam	3-5x längre livslängd i slipmedel, styrka	Inte för HF eller stark alkali	$$
Kolfylld PTFE	Hög hastighet, värmeavledning, torrkörning	Värmeledningsförmåga, låg friktion, antistatisk	Inte för starka oxidationsmedel	$$
MoS₂-fylld PTFE	Klibbigt media, lågt vridmoment, smörjighet	Förbättrad smörjighet, minskar friktionen ytterligare	Ej för oxiderande syror	$$
Bronsfylld PTFE	Extremt tryck, tung belastning, kraftigt slitage	Högsta hållfasthet och slitstyrka	Inte för syror eller saltvatten	$$$
TITT	Extrem temperatur, hög belastning, strålning	Högsta hållfasthet, slitstyrka — upp till +250°C	Mycket hög kostnad, begränsad kemisk kompatibilitet	$$$$

Snabbvalsguide

Om din tjänst är...	Välja...
Rena kemikalier, FDA, lågt tryck	Virgin PTFE
Slipmedel, slam, högt slitage	Glasfylld PTFE
Hög hastighet, värmeavledning, antistatisk	Kolfylld PTFE
Klibbigt media, lågt vridmoment, förbättrad smörjförmåga	MoS₂-fylld PTFE
Extremt tryck, tung belastning, kraftigt slitage	Bronsfylld PTFE
Extreme temperature, radiation, high precision	TITT
Inte säker? Skicka oss din media, temperatur, tryck	Vi rekommenderar

Verkliga applikationer

Fallstudie 1: Anpassat ventilsäte — 6x längre livslängd

Utmaning: En kemisk fabrik hade en kulventilstorlek som inte var standard. Standard PTFE ventilsäten passade inte. Fabriksmodifierade standardsäten på plats, tidskrävande, dyra och tätningsprestanda äventyras. Läckage inträffade var 3-4 månad.

Lösning: Specialbearbetade PTFE-ventilsäten till exakta ventildimensioner. Glasfylld kvalitet för slitstyrka i abrasiva medier.

Resultat: Perfekt passform. Inga ändringar behövs. Sätena räckte i över två år, 6 gånger längre än modifierade standardsäten. Eliminerade 8 000 USD/år i modifieringskostnader och stilleståndstid.

Fallstudie 2: Komplex PTFE-komponent — snäva toleranser uppnådda

Utmaning: En tillverkare av halvledarutrustning behövde en komplex PTFE-komponent med ±0,02 mm tolerans, flera funktioner och ultrahög renhet för användning i renrum. Standard PTFE kunde inte uppfylla dimensionsnoggrannheten.

Lösning: CNC-precisionsbearbetning med en temperaturkontrollerad anläggning (68–72°F) för att bibehålla dimensionsstabilitet. Avspänningsglödgning applicerad för att förhindra kallflöde. Virgin högren PTFE med full spårbarhet.

Resultat: Komplex geometri uppnådd inom tolerans. Noll kontaminering i renrumsvalidering. Flera upprepade beställningar gjorda.

Fallstudie 3: Anpassad packning med stor diameter — ingen söm, ingen läcka

Utmaning: En kemisk fabrik behövde en PTFE-packning för en glasfodrad fläns med en diameter på 2000 mm. Standardpackningar finns inte i denna storlek. Specialskurna packningar från plåt var för dyra och hade sömsvagheter.

Lösning: Kompressionsgjuten anpassad PTFE-packning till exakt 2000 mm diameter, optimerad tjocklek för glasfodrat flänsskydd.

Resultat: gjuten konstruktion i ett stycke – inga sömmar. Perfekt passform. Inga skador på glasfodrad fläns. Packningen fungerade läckagefri i 18 månader och räknas.

Obs: Faktiska fallresultat varierar beroende på tillämpningsförhållandena. Kontakta oss för applikationsspecifika rekommendationer.

Factory Factory Factory Factory

Tekniska specifikationer

PTFE-materialegenskaper

Egendom	Värde	Testmetod
Densitet	2,15-2,20 g/cm³	ASTM D792
Draghållfasthet	20-35 MPa	ASTM D638
Förlängning vid brytning	250-500 %	ASTM D638
Friktionskoefficient	0,04-0,20	ASTM D1894
Hårdhet	Shore D 55-65	ASTM D2240
Vattenabsorption	<0,01 %	ASTM D570
Kontinuerlig servicetemperatur	-180°C till +200°C	ASTM D746
Kortvarig servicetemperatur	Upp till +300°C	—
Kemisk beständighet	pH 0-14 (förutom smälta alkalimetaller, fluorföreningar)	—
Dielektrisk styrka	15-50 kV/mm	ASTM D149

Dimensionsförmåga

Parameter	Förmåga
Maskinbearbetade delar — CNC-svarvning	Upp till 600 mm diameter × 1200 mm längd
Maskinbearbetade delar — CNC-fräsning	Upp till 600×400×300 mm
Gjutna delar — Formpressning	Upp till 3300 mm diameter
Minsta väggtjocklek	Ned till 0,8 mm (bearbetad)
Tolerans — Standard	±0,05 mm
Tolerans — Precision	±0,02 mm
Ytfinish	0,8-3,2 μm Ra (polering för finare finish)

Kvalitetssäkring

100 % Virgin Resin Material — inget omslipat material, inget återvunnet material. Konsekvent kvalitet, batch efter batch.

Full spårbarhet — Varje batch kan spåras från råvara till färdig produkt. Materialcertifikat finns på begäran.

Precisionsbearbetning — Komponenter precisionsbearbetade till snäva toleranser med hjälp av avancerad CNC-utrustning.

ISO 9001:2015 Certified — Tillverkningsprocesser certifierade enligt ISO kvalitetsledningssystem.

FDA-kompatibla kvaliteter tillgängliga — Virgin PTFE och utvalda kvaliteter uppfyller FDA 21 CFR 177.1550 krav.

Gratis DFM-support — Vi utvärderar din design och rekommenderar geometri eller materialalternativ för lägre kostnad – samma funktion, bättre tillverkningsbarhet. Ingår i varje offert.

Prototyp till produktion — Enskild prototyp till högvolymproduktion – allt stöds. Ledtid: 5-7 dagar prototyp, 7-15 dagar produktion.

Test Test Test Test

FAQ

F: Vad behöver du för att citera specialbearbetade PTFE-delar och hur lång tid tar det?

S: Fyra saker:

(1) Ritning eller skiss: 3D (STEP/IGES), 2D (PDF), eller till och med en handskiss med nyckelmått.

(2) Materialklass: vi rekommenderar om du är osäker.

(3) Kvantitet: prototyp, liten batch eller produktion.

(4) Användning: temperatur, media, tryck (så att vi kan rekommendera rätt kvalitet).

Omgång av offert: 24 timmar.

Prototyps ledtid: 5–7 dagar.

Produktionsledtid: 7–20 dagar.

Frakt: Flyg 5–15 dagar; Hav 15-30 dagar.

F: Vilka toleranser kan du uppnå och hur mycket kostar specialanpassat?

S: Standardtolerans: ±0,05 mm.

Precision: ±0,02 mm.

Kostnaderna beror på komplexitet, storlek, material, tolerans och kvantitet.

Kostnadsjämförelse: En standarddel kan kosta 50 USD. En anpassad del kan kosta $200. Men om standarddelen behöver bytas ut var tredje månad, betalar den anpassade delen sig själv under det första året.

Vi hjälper till att optimera din design för att minska kostnaderna — gratis DFM-feedback med varje offert. Inga dolda avgifter. Full transparens.

F: Vilka är gränserna och hur hjälper du mig att undvika misstag?

S: Temperatur: -180°C till +200°C (upp till +300°C kortvarigt).

Kemiska gränser:

Virgin PTFE: inte för smälta alkalimetaller eller fluor.

Glasfylld: ej för HF eller stark alkali.

Kolfylld: inte för starka oxidationsmedel.

De vanligaste misstagen: Designa för formsprutning (PTFE kan inte formsprutas), ange för snäva toleranser (lägger på kostnaden) eller att välja fel kvalitet för ditt media.

Vi hjälper dig att undvika dessa, gratis DFM-granskning med varje offert. Vi utvärderar design, bekräftar kompatibilitet, rekommenderar rätt kvalitet och föreslår geometrialternativ för lägre kostnad.

Vi tillverkar inte bara delar, vi löser tätningsproblem.
