Virgin PTFE ventilsäte

Virgin PTFE ventilsäten erbjuder bubbeltäta avstängningsegenskaper, universell kemikaliebeständighet, lågt arbetsmoment och ett brett driftstemperaturområde. Som en professionell tillverkare erbjuder Taifno olika specifikationer, inklusive ny och fylld PTFE; vänligen kontakta oss med dina specifika applikationskrav.

Skicka förfrågan

Produktbeskrivning

Virgin PTFE ventilsäten är lämpliga för ett temperaturområde på -180°C till +200°C, tål tryck upp till 414 bar och är kompatibla med ett pH-område på 0–14; i kemiska serviceapplikationer är deras livslängd tre till fem gånger så lång som för gummi- eller EPDM-komponenter. Taifno erbjuder skräddarsydda lösningar och gratisprover; vänligen kontakta oss för en offert och teknisk support.

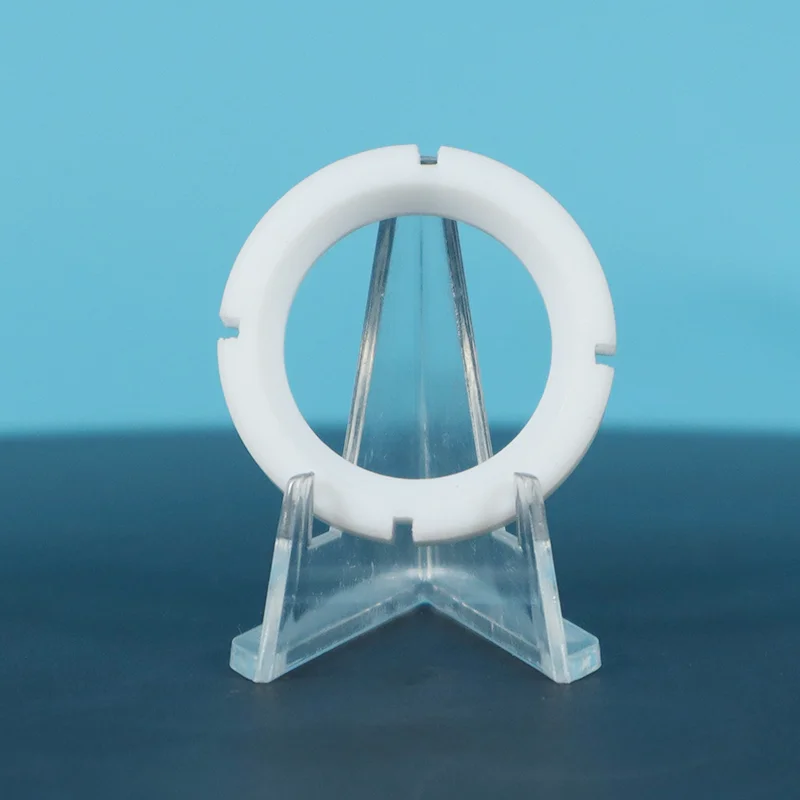

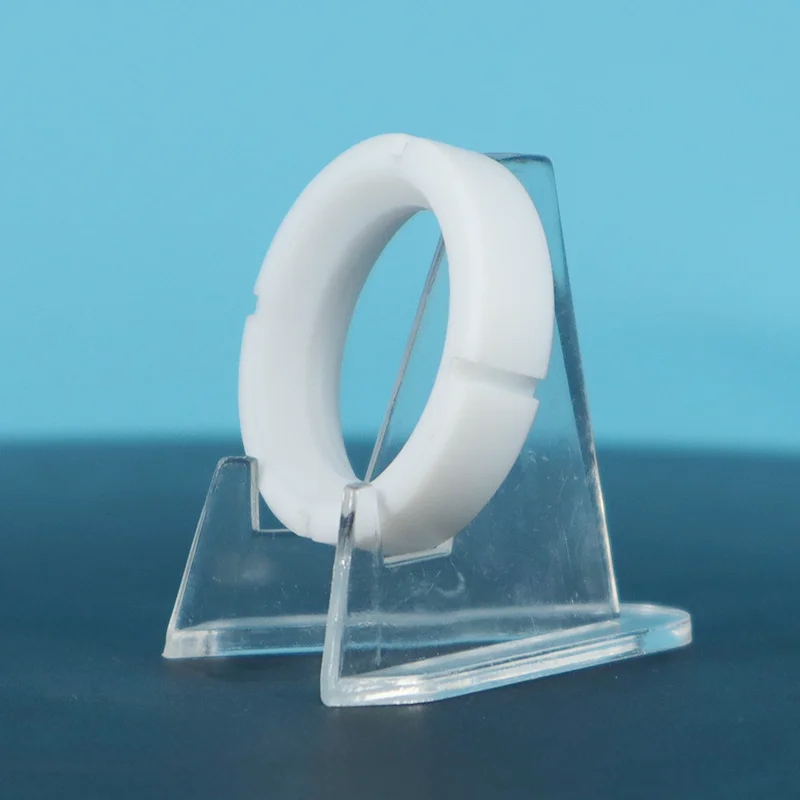

Virgin PTFE Valve Seat

Varför välja Virgin PTFE ventilsäten?

Problemet med sätesmaterial

Om du för närvarande använder gummi-, EPDM- eller metallventilsäten kan du ha ett eller flera av dessa problem:

Problem	Varför det händer	Hur PTFE fixar det
Dina ventiler läcker efter några månader	Gummi sväller, härdar eller bryts ned i kemikalier	PTFE är kemiskt inert — förblir stabil i nästan alla media
Dina ventiler är svåra att vrida	Metallsäten kräver högt vridmoment; gummi fastnar på media	PTFE har lägst friktion — smidig drift med lågt vridmoment
Media förorenar din produkt	Gummi eller metall kan läcka in i din process	PTFE är ren, FDA/USP-kompatibel – ingen kontaminering
Man byter stolar varje år	Gummi har begränsad livslängd; metall slits	PTFE varar 3-5 gånger längre — färre byten, mindre stilleståndstid
Du kan inte uppnå nollläckage	Metallsäten är inte bubbeltäta (endast klass IV/V)	PTFE ger Klass VI bubbeltät avstängning

Tre kärnfördelar

1. Universell kemisk resistens: PTFE är kemiskt inert mot praktiskt taget alla syror, baser, lösningsmedel och kolväten. Det löser tätningsproblem inom kemi-, petroleum-, läkemedels- och livsmedelsindustrin som andra material inte kan hantera. En plats material för nästan alla media.

2. Bubbeltät avstängning: Mjuka PTFE-säten ger Klass VI (bubbeltät) avstängning, den tätaste läckageklassen som kan uppnås. Metallsäten kan inte uppnå detta. Gummi kan, men gummi misslyckas i aggressiva medier. PTFE ger dig noll läckage utan de kemiska begränsningarna.

3. Lägsta friktion: PTFE har den lägsta friktionskoefficienten bland fasta material (0,05-0,20), vilket säkerställer jämn ventildrift, låga vridmomentkrav och minskat ställdonsslitage. Ingen stickning. Inget gnagande. Ingen mediauppbyggnad.

Jämförelse: PTFE vs andra sitsmaterial

Jämförelse av kostnader och prestanda

Material	Bäst för	Kostnad (initial)	Livslängd inom kemisk service	Total kostnad (3 år)
Gummi/EPDM	Vatten, luft, låga temperaturer	$ (1x)	6-12 månader	$$$$ (3-6 ersättningar)
Metall	Hög temperatur, högt tryck, slipmedel	$$$$ (4-5x)	5+ år	$$$ (inga ersättningar, men hög initial kostnad)
Virgin PTFE	Rena kemikalier, FDA-applikationer, lågt tryck	$$ (2x)	2-3 år	$$ (1 ersättning)
Fylld PTFE	Slipmedel, högt tryck, hög temperatur	$$$ (3x)	3-5+ år	$ (noll ersättningar)

Prestandajämförelse

Egendom	Gummi/EPDM	Metall	Virgin PTFE	Fylld PTFE
Temperaturområde	-40°C till +150°C	Upp till 650°C+	-180°C till +200°C	-180°C till +200°C
Kemisk beständighet	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Tätningsklass	Klass VI	Klass IV-V	Klass VI	Klass VI
Friktion	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Krypmotstånd	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Slitstyrka	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
FDA-kompatibel	Begränsad	❌	✅ Ja	✅ (endast Virgin)
Kostnad (initial)	$	$$$$	$$	$$$
Bäst för	Vatten, luft, låg temperatur	Extrema förhållanden	Rena kemikalier	Slipmedel, högt tryck

Snabbvalsguide

Om din tjänst är...	Välja...
Rena kemikalier, FDA-applikationer, lågt tryck	Virgin PTFE
Slipmedel, slam, högt tryck	Glasfylld PTFE
Hög hastighet, värmeavledning, torrkörning	Kolfylld PTFE
Permeationskänslig, termisk cykling, kritiska kemikalier	TFM™ modifierad PTFE
Hög temperatur (över +300°C), extremt tryck	Metall eller PEEK
Vatten, luft, låg temperatur, låg kostnad prioritet	Gummi/EPDM
Inte säker? Skicka oss din media, temperatur, tryck	Vi rekommenderar

Ansökningar

Primära industrier

Industri	Ansökan	Rekommenderat betyg
Kemisk bearbetning	Kulventiler, reglerventiler som hanterar syror, lösningsmedel, kaustik	Virgin PTFE eller TFM™ modifierad
Olja & Gas	Högtryckskulventiler, brunnshuvudutrustning, rörledningar	Glasfylld eller kolfylld PTFE
Farmaceutisk	Steril bearbetning, API-tillverkning	Virgin PTFE (FDA/USP)
Mat & dryck	Sanitetsventiler, påfyllningsutrustning	Virgin PTFE (FDA-godkänd)
Massa & papper	Slipande slurryventiler, kokarventiler	Glasfylld PTFE
Kraftgenerering	Ångsystem, kylvattenventiler	RPTFE eller PEEK
Kryogen tjänst	LNG, flytande syre, kryogena vätskor	PCTFE eller modifierad PTFE

Typisk utrustning

Flytande och tappmonterade kulventiler

Fjärilsventiler

Grindventiler och klotventiler

Plugga ventiler

Styrventiler

Backventiler

Factory Factory Factory Factory

Verkliga applikationer

Fallstudie 1: TFM™ Modifierad PTFE löst permeationsproblem

Utmaning: En kulventiltillverkares kund använde PTFE-ventilsäten som inte gav tillräckligt motstånd mot deformation, slitage och genomträngning. PTFE hade också en tendens att svälla och dra ihop sig, vilket gav en ofullständig tätning.

Lösning: Bytte ventilsätesmaterialet till TFM™-modifierad PTFE, med mycket större motstånd mot deformation och lägre permeationshastighet. Materialet levererade också en jämnare ytfinish, vilket minskade friktionen och förbättrade tätningen från kula till säte.

Resultat: Det nya sätet erbjöd bättre genomträngningsmotstånd, förbättrad dimensionsstabilitet och förbättrad strukturell integritet. Tillverkaren tillverkar nu ventilsäten i storlekar från ¾ till 54 tum, med tillämpningar inom kemisk bearbetning, etanol, olja & gas, järnväg, pappers- och livsmedelsindustri.

Sammanfattning: En materialförändring löste tre problem, genomträngning, deformation och friktion. Inga ytterligare byten behövs.

Fallstudie 2: PTFE-säte fördubblad livslängd

Utmaning: En tillverkare av dryckeskoncentrat drabbades av tätningsfel på fjärilsventiler på grund av aggressiva smakämnen vid temperaturer under 50°C och tryck under 5 bar. OEM FPM-tätningen svällde, skrynklade och skalade av under kemisk attack.

Lösning: Ersatte FPM med PTFE-baserat säte.

Resultat: Ny PTFE-baserad stol höll i 3 månader, jämfört med original FPM-stol som höll 1,5 månader. Fördubblad livslängd. Minskade underhållsstopp med 50 %.

Summa summarum: Enkel materialuppgradering. 2x längre livslängd. Halva stilleståndstiden.

Fallstudie 3: Glasfylld PTFE — 8x längre livslängd

Utmaning: En gruvdrift var att byta ut ventilsäten var 4-6:e vecka på slurryventiler som hanterade slipande malmpartiklar. Virgin PTFE-säten nöts snabbt, vilket orsakade frekventa produktionsavbrott.

Lösning: Uppgraderad till glasfyllda PTFE-säten med förbättrad slitstyrka och styrka.

Resultat: Sittplatserna varade 8 månader, 8 gånger längre än jungfrulig PTFE. Produktionens drifttid förbättrades avsevärt. Underhållsintervallen förlängs från veckor till månader.

Summa summarum: En förändring. 8x längre livslängd. 80 % minskning av stilleståndstiden.

Obs: Faktiska fallresultat varierar beroende på tillämpningsförhållandena. Kontakta oss för applikationsspecifika rekommendationer.

Tekniska specifikationer

Parameter	Virgin PTFE	Glasfylld	Kolfylld	TFM™ Modifierad
Temperaturområde	-180°C till +200°C	-196°C till +260°C	-200°C till +230°C	-200°C till +260°C
Tryckområde	Upp till 70 bar	Klass 800+	Klass 800+	Klass 800+
Krypmotstånd	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Slitstyrka	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Kemisk beständighet	pH 0-14	Utmärkt (ej HF/alkali)	Utmärkt (ej oxidationsmedel)	pH 0-14
Permeationsmotstånd	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-kompatibel	✅ Ja	❌ Nej	❌ Nej	✅ Ja
Färg	Vit	Grå-vit	Svart	Vit

Tillgängliga betyg

Kvalitet	Bäst för	Viktig fördel	Kemisk gräns	Kosta
Virgin PTFE	Rena kemikalier, FDA, lågt tryck	Universell kemikaliebeständighet, lägsta friktion	Kallflöde under belastning	$
Glasfylld PTFE	Slipmedel, slam, hög belastning	Bästa slitstyrka, styrka	Inte för HF eller stark alkali	$$
Kolfylld PTFE	Hög hastighet, värmeavledning	Värmeledningsförmåga, låg friktion	Inte för starka oxidationsmedel	$$
TFM™ Modifierad PTFE	Permeationskänsliga, kritiska tjänster	Lägsta permeation, bästa stressåterhämtning	Högre kostnad	$$$
PCTFE	Kryogen service, högt tryck	Utmärkt lågtemperaturprestanda	Begränsad till +150°C	$$$
TITT	Extrem temperatur, hög belastning	Högsta hållfasthet, slitstyrka	Mycket hög kostnad	$$$$

Kvalitetssäkring

100 % Virgin Resin Material — inget omslipat material, inget återvunnet material. Konsekvent kvalitet, batch efter batch.

Full spårbarhet — Varje batch kan spåras från råvara till färdig produkt. Materialcertifikat finns på begäran.

Precisionsbearbetning — Sätena precisionsbearbetade till snäva toleranser (±0,1 mm noggrannhet) med CNC-svarvar.

ISO 9001-certifierad — Tillverkningsprocesser certifierade enligt ISO-kvalitetsledningssystem.

FDA-kompatibla kvaliteter tillgängliga — Virgin PTFE-kvaliteter uppfyller FDA 21 CFR 177.1550 krav.

Custom Design Support — Teknisk support för att optimera sätesgeometrin för din specifika ventildesign.

Test Test Test Test

FAQ

F: Vad är Virgin PTFE-ventilsäte och hur vet jag om mitt behöver bytas ut?

S: Tätningskomponenten där kulan, skivan eller pluggen möter ventilhuset. PTFE ger universell kemikaliebeständighet, låg friktion och klass VI bubbeltät avstängning.

Byt ut när du ser: läckage genom den stängda ventilen, högre vridmoment än normalt, synligt slitage eller skåror, eller efter längre service under krävande förhållanden.

Om du är osäker, skicka oss ett foto och dina ventilspecifikationer, vi hjälper dig att diagnostisera.
