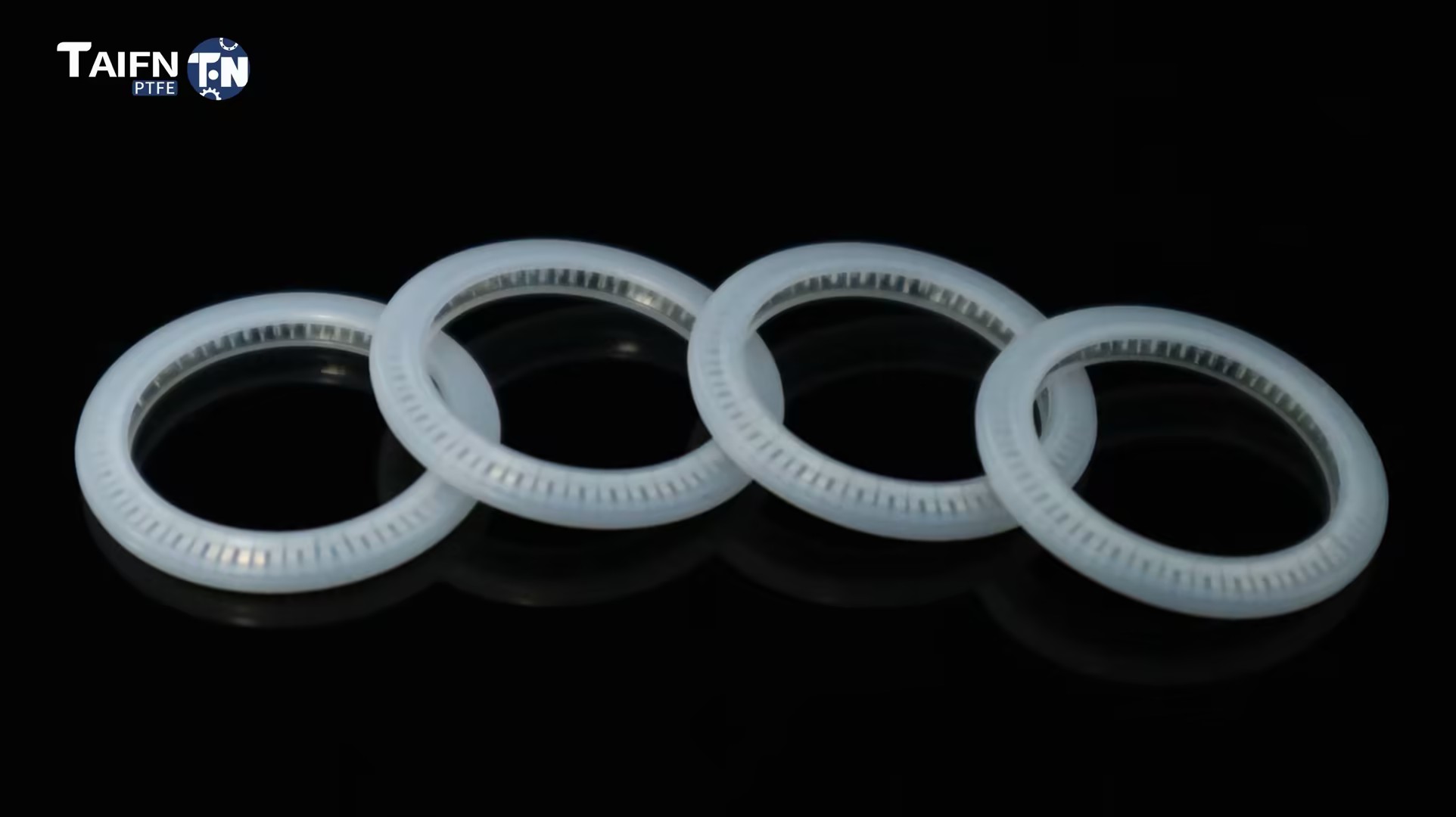

U-typ fjäderkraftig tätning

Den U-typ fjäderkraftiga tätningen består av en U-formad PTFE-mantel och en invändig metallfjäder, vilket gör den lämplig för ett brett spektrum av driftsförhållanden, inklusive statiska, fram- och återgående applikationer och roterande applikationer. Som en professionell leverantör av PTFE-tätningslösningar har Taifno ISO 9001- och ISO 14001-certifieringar, och våra produkter uppfyller standarder som CE och FDA. Vi erbjuder OEM-anpassningstjänster; skicka gärna in dina ansökningsuppgifter, så kommer vi att ge en offert och följa upp inom 24 timmar.

Skicka förfrågan

Produktbeskrivning

Fjädern inuti den fjäderaktiverade tätningen av U-typ ger tätningskraft under nolltrycksförhållanden; när systemtrycket kommer in i det U-formade hålrummet, tvingar det tätningsläpparna hårdare mot axeln, ju högre tryck, desto tätare tätning.

Dessutom erbjuder PTFE-materialet utmärkt universell kemisk beständighet och ett brett driftstemperaturområde på -180°C till +200°C; den stöder tryck upp till 40 MPa (dynamisk) / 60 MPa (statisk) och linjära hastigheter upp till 15 m/s, vilket gör den lämplig för ett brett spektrum av driftförhållanden.

Vad är en fjäderförsegling av U-typ?

U-typ fjäderaktiverad tätning är en PTFE U-formad mantel med en metallfjäder inuti. Det är ett enkelriktat tätningselement designat för applikationer med stång (intern tätning) eller kolv (extern tätning).

Hur det fungerar:

Nolltryck: Fjäder ger initial tätningskraft, tätar även när systemet inte är trycksatt

Under tryck: Systemtrycket kommer in i U-håligheten och trycker tätningsläpparna hårdare mot den passande ytan, tryck = tätare tätning

Självaktiverande: Fjädern kompenserar för slitage, hårdvaratoleranser och termisk cykling, bibehåller tätningskraften över tiden

U-Type vs V-Type: Vilken behöver du?

Särdrag	U-typ	V-typ
Tätningsriktning	Radial — kolvstänger, ventilskaft	Axiella — flänsar, lock, ändytor
Bäst för	Dynamisk tätning (fram- och återgående/roterande)	Statisk tätning
Tryckområde	Upp till 40-60 MPa	Upp till 60 MPa
Hastighet	Upp till 15 m/s (fram- och återgående)	Nedre — statisk eller låghastighetsroterande

Varför välja U-Type?

Problem	Hur U-Type löser det
O-ringar läcker vid nolltryck	Fjäder ger tätningskraft — ingen "startläcka"
Gummi bryts ned i kemikalier	PTFE-mantel är kemiskt inert — pH 0-14, universell beständighet
Elastomerer misslyckas över +150°C	Klarar -180°C till +200°C
Hög friktion — stick-slip	PTFE har lägsta friktion — mjuk rörelse, ingen stick-slip
O-ringar går sönder på rörliga axlar	Designad för fram- och återgående och roterande rörelser — dynamisk tätning
Frekvent utbyte	Fjädern kompenserar för slitaget — varar år, inte månader

Jämförelse- och urvalsguide

U-Type vs O-Ring vs V-Type

Särdrag	Fjädertätning av U-typ	O-ring	Fjädertätning av V-typ
Nolltryckstätning	✅ Ja — fjädern ger kraft	❌ Nej	✅ Ja
Tryck — Dynamiskt	Upp till 40 MPa	Måttlig	Lägre
Tryck — Statiskt	Upp till 60 MPa	Måttlig	Upp till 60 MPa
Temperatur	-180°C till +200°C	-180°C till +200°C	-180°C till +200°C
Kemisk beständighet	★★★★★ universell	★★☆☆☆	★★★★★
Friktion	★★★★★ lägst	★★★★☆	★★★★★
Axelrörelse	Fram- och återgående och roterande	Endast statisk	Statisk/låg hastighet
Slitagekompensation	✅ Fjäder kompenserar	❌ Nej	✅ Ja
Bäst för	Kolvstänger, ventilskaft	Allmän statisk	Flänsar, lock
Kosta	$$$	$	$$$

Snabbvalsguide

Om din tjänst är...	Välja...
Kolvstänger, ventilskaft — fram- och återgående rörelse	U-Type med spiral/cantilever fjäder
Roterande axlar — låghastighetsrotation	U-Type med fribärande fjäder
Flänsar, lock, ändytor — statisk tätning	V-typ
Allmänt ändamål, låg kostnad, rena media	O-ring
Högt tryck (upp till 60 MPa)	U-Type med back-up ringar
Extrem temperatur (-180°C till +200°C)	U-Type med Elgiloy/Hastelloy fjäder
Kontakt med livsmedel/läkemedel — FDA-efterlevnad	U-Type med ny PTFE-jacka

Primära applikationer

Industri	Ansökan
Kemisk bearbetning	Kolvpumpar, ventilstammar, reaktorer - syror, lösningsmedel, aggressiva kemikalier
Farmaceutisk	Steril bearbetning, fyllningsutrustning — FDA/USP, CIP/SIP-sterilisering
Mat & dryck	Sanitetsventiler, påfyllningsmaskiner — FDA-efterlevnad, CIP-vätskor
Halvledare	Gas- och kemikalietätningar med hög renhet, vakuumsystem — ultrarenhet
Olja & Gas	Brunnshuvudutrustning, styrventiler, pumpar — högtryck, H₂S
Flyg och rymd	Hydraulsystem, bränslesystem — extrem temperatur, hög tillförlitlighet

Verkliga applikationer

Fallstudie 1: Kemisk pump — 3x längre livslängd

Utmaning: En kemisk fabrik ersatte gummi-O-ringar på kolvpumpar som hanterade lösningsmedel varannan till var tredje månad på grund av svällning och härdning, vilket orsakade produktionsavbrott.

Lösning: Installerad U-typ fjäderaktiverad tätning med kolfylld PTFE-mantel och 316 fjäder av rostfritt stål. Standard AS568A spårdesign bibehålls.

Resultat: Tätningar höll i över 9 månader, 3 gånger längre än gummi. Noll läckage. Underhållsintervallen utökas från veckor till säsonger.

Fallstudie 2: Farmaceutiskt fyllmedel — FDA-efterlevnad

Utmaning: En läkemedelspåfyllningsmaskin krävde en tätning för en roterande ventil som hanterade steril produkt. O-ringar av gummi kunde inte klara FDA-testning av extraherbara material.

Lösning: Medföljande fjädertätning av U-typ med ny PTFE-mantel och fjäder i 316 rostfritt stål. FDA-kompatibelt material. Fullständig dokumentation tillhandahålls.

Resultat: Godkänd FDA-testning av extraherbara material. Förseglingen överlevde upprepade CIP/SIP-steriliseringscykler. Inga ersättare på 18 månader.

Obs: Faktiska fallresultat varierar beroende på tillämpningsförhållandena. Kontakta oss för applikationsspecifika rekommendationer.

Factory Factory Factory Factory

Tekniska specifikationer

Produktegenskaper

Parameter	Värde
Temperaturområde	-180°C till +200°C (gradsberoende)
Tryck — Dynamiskt	Upp till 40 MPa (med reservringar: upp till 60 MPa)
Tryck — Statiskt	Upp till 60 MPa
Hastighet — fram- och återgående	Upp till 15 m/s
Hastighet — Rotary	Upp till 1-3 m/s
Material	PTFE-jacka + fjäder i rostfritt stål (301/316)
Kemisk beständighet	pH 0-14 — praktiskt taget universell
Typ av tätning	Radiell tätning — stång eller kolv

Materialalternativ för jacka

Kvalitet	Bäst för	Viktig fördel	Kemisk gräns
Virgin PTFE	Rena kemikalier, FDA-applikationer, allmän service	Universell kemikaliebeständighet, lägsta friktion, FDA-kompatibel	Mjuk – lägre slitstyrka
Kolfylld PTFE	Hög hastighet, värmeavledning, antistatisk	Värmeledningsförmåga, förbättrat krypmotstånd	Inte för starka oxidationsmedel
Glasfylld PTFE	Slipmedel, högt slitage, slam	Ökad mekanisk hållfasthet, slitstyrka	Inte för HF eller stark alkali
MoS₂-fylld PTFE	Klibbigt media, lågt vridmoment, förbättrad smörjförmåga	Minskad friktion, förbättrad slitstyrka	Ej för oxiderande syror

Materialalternativ för fjäder

Fjädermaterial	Bäst för
301 SS / 316 SS	Allmän kemisk service, måttliga temperaturer
316L SS	Förbättrad korrosionsbeständighet — aggressiva kemikalier, saltvatten
Elgiloy®	Utmärkt korrosionsbeständighet, hög temperatur — rymd, kritisk
Hastelloy® C-276	Extrem korrosionsbeständighet — mycket aggressiva kemikalier, syror
Inconel®	Hög temperaturstyrka — extrem värme (+260°C+)

Alternativ för fjädertyp

Typ fjäder	Bäst för	Nyckelfunktion
Spiralfjäder	Högtryck, statisk/låghastighetsdynamik	Högsta belastning, konsekvent förbelastning
Cantilever fjäder	Dynamisk tätning, slipande media	Belastning vid läppkant — skrapverkan
V-Spring	Minskad friktion, måttligt tryck	Mjuk fjäderkarakteristik, låg friktion

Taifno kvalitetssäkring

100 % Virgin PTFE Resin — ingen omslipning, inget återvunnet material. Konsekvent kvalitet, batch efter batch.

Precisions-CNC-bearbetad — Inga formkostnader. Anpassade storlekar från 5 mm till 3300 mm diameter.

Full spårbarhet — Varje batch kan spåras från råmaterial till färdig försegling. Materialcertifikat på begäran.

ISO 9001-certifierad — Tillverkningsprocesser certifierade enligt ISO-kvalitetsledningssystem.

FDA-kompatibla kvaliteter tillgängliga — Virgin PTFE uppfyller FDA 21 CFR 177.1550 och BfR-krav.

Fjäderlegeringar tillgängliga — 301/316 SS standard; Elgiloy, Hastelloy, Inconel för extrema förhållanden.

Standardspårkompatibilitet — Passar AS568A, DIN 3771 standard O-ringsspår.

Test Test Test Test

FAQ

F: Vad är en fjäderförsörjd tätning av U-typ och när ska jag använda den?

S: En PTFE U-formad jacka med en metallfjäder inuti. Tätar från nolltryck till högt tryck (upp till 60 MPa) på rörliga axlar.

Använd den när O-ringar eller gummiläpptätningar går sönder, på kolvstänger, ventilskaft och dynamiska applikationer som hanterar aggressiva kemikalier, extrema temperaturer eller högt tryck.

U-typ vs V-typ: U-typ är radiell tätning, för kolvstänger och ventilskaft. V-typ är axiell tätning, för flänsar och lock.

Om du tätar en rörlig stav: välj U-typ.

Vid tätning av en fläns eller lock: välj V-typ.

F: Hur mycket kostar en fjädertätning av U-typ?

S: Kostnaden beror på diameter, mantelmaterial, fjäderlegering, fjädertyp och kvantitet. Standardstorlekar börjar på ungefär X−X−Y. Anpassade storlekar anges per ritning.

Kostnad för fjäderlegering: 301/316 SS (standard, lägsta kostnad) → Elgiloy/Hastelloy (extrem korrosion/hög temperatur, högre kostnad).

Fjädertyp påverkar kostnaden: Spiralform (högre belastning) kontra fribärande (dynamisk skrapning) kontra V-fjäder (låg friktion).
