PTFE packningsset

Välj Taifno för högkvalitativa PTFE-packningsset; vi är en kinesisk tillverkare med över 20 års branscherfarenhet. Designad specifikt för dynamiska axlar, kompenserar denna produkt automatiskt för slitage och drar åt sig själv igen, och erbjuder en livslängd på flera år samtidigt som den effektivt motstår tryck, rörelser och kemiska medier.

Skicka förfrågan

Produktbeskrivning

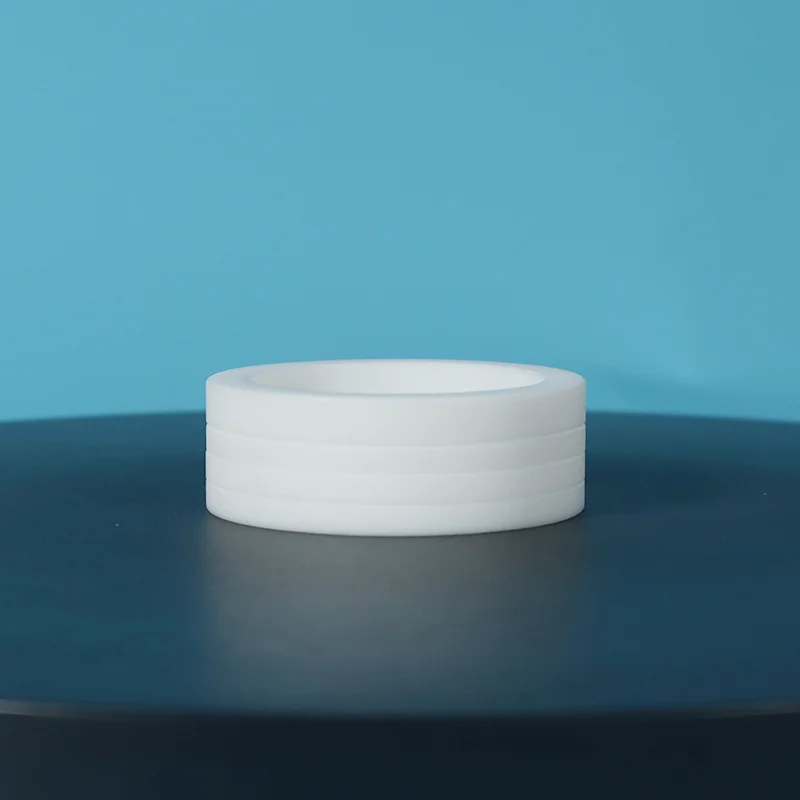

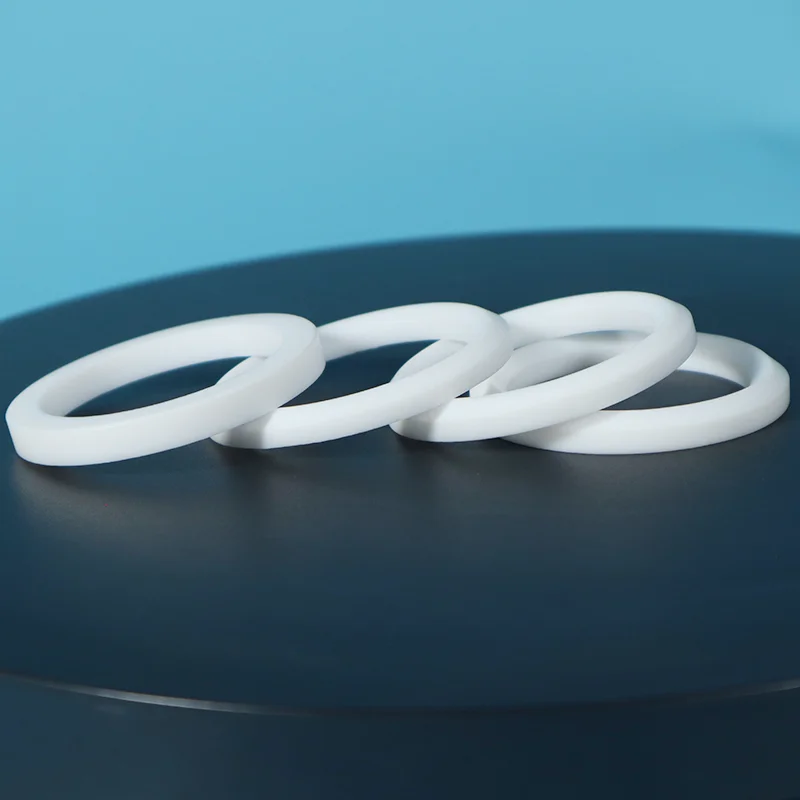

PTFE-packningssetet tillverkat av Taifno består av en uppsättning PTFE-tätningsringar, inklusive en toppadapterring, V-formade mellanringar och en nedre adapterring, designad för installation i en packbox.

Den är lämplig för ett temperaturområde på -180°C till +200°C, tål tryck upp till 500 bar, täcker ett pH-område på 0–14 och stöder linjära hastigheter på upp till 5 m/s.

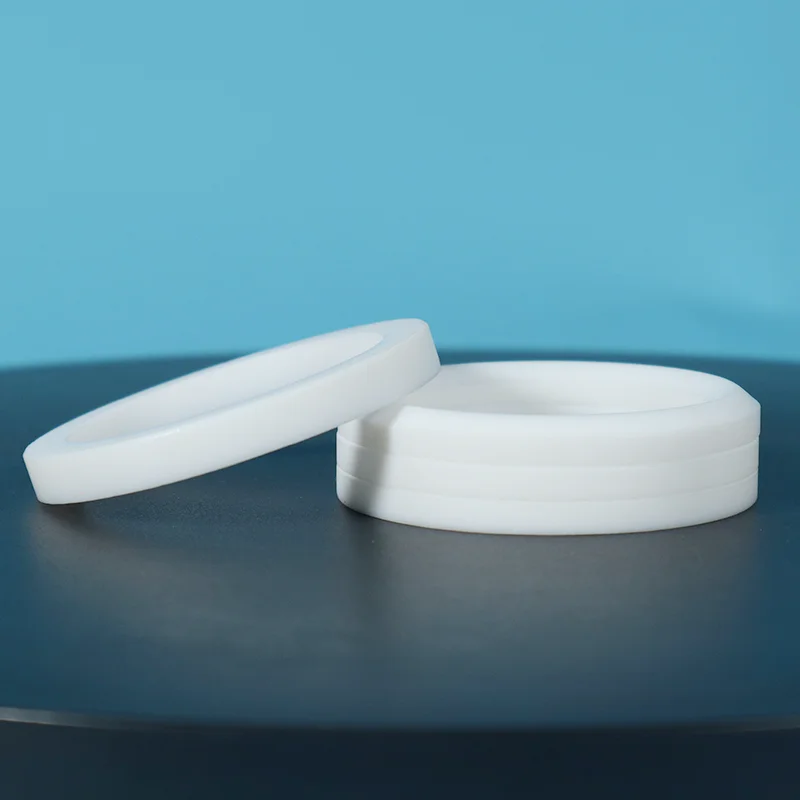

PTFE Packing Set

Varför välja PTFE Packing Set?

O-ring problem	Varför det händer	Hur packningsset fixar det
Läckor på rörliga axlar	O-ringar är statiska tätningar — designade för fasta spår, inte axelrörelser	V-ringar är dynamiska — tätningsläpparna rör sig med axeln
Kan inte justeras	När den väl har installerats är tätningskraften fixerad	Dra åt glandmuttern igen när slitage uppstår - ingen demontering
Misslyckas i kemikalier	Gummi sväller, härdar eller bryts ned	PTFE är kemiskt inert — pH 0-14
Byts med några månaders mellanrum	Kompressionssats — gummi tar permanent deformation	PTFE har ingen kompressionssats – håller i åratal
Temperatur begränsad	Gummi härdar i kyla, mjuknar i värme	-180°C till +200°C — kryogenisk för sterilisering

O-ringproblemet

Tre kärnfördelar

1. Justerbar tätningskraft: O-ringar är fasta — när de väl installerats kan tätningskraften inte justeras. PTFE-packningsset är återdragbara. Eftersom packningen slits med tiden, dra helt enkelt åt glandmuttern för att återställa tätningsprestanda. Inget behov av att demontera.

2. Dynamisk tätning för rörliga axlar: O-ringar är statiska tätningar — de tätar i ett fast spår och går sönder när axeln rör sig. PTFE V-ringar är designade speciellt för fram- och återgående och långsam roterande rörelse - tätningsläpparna rör sig med axeln och bibehåller kontakten under tryck.

3. Tryckdriven tätning: Den V-formade geometrin är konstruerad för att vara tryckaktiverad: när systemtrycket ökar, tvingar den tätningsläpparna fastare mot stången och huset, vilket automatiskt förbättrar tätningseffektiviteten.

Materialfördel

Egendom	PTFE packningsset
Kemisk beständighet	pH 0-14 — praktiskt taget universell
Temperaturområde	-180°C till +200°C
Friktionskoefficient	0,05-0,20 — lägst av något fast material
Självsmörjande	Ja — ingen extern smörjning krävs
FDA-kompatibla betyg	Tillgänglig på begäran
Kompressionsuppsättning	Ingen — PTFE härdar inte som gummi

Jämförelse: Packning Set vs O-Ring vs Composite Seal

Särdrag	PTFE V-ringspackning	O-ring	PTFE-komposittätning
Typ av tätning	Dynamisk — byggd för rörliga axlar	Statisk — endast fast spår	Dynamisk — hög hastighet
Justerbar?	✅ Ja — återdragbar	❌ Nej – fast	❌ Nej – fast
Temperaturområde	-180°C till +200°C	Gummibegränsad	-180°C till +200°C
Tryckområde	Upp till 500 bar	Måttlig	Upp till 500 bar
Kemisk beständighet	★★★★★	★★☆☆☆	★★★★★
Axelrörelsetolerans	Hög — hanterar felinställning	Dålig — misslyckas på rörliga axlar	Måttlig — inriktningskänslig
Livslängd i hård service	år	månader	år
Kostnad (initial)	$$$	$	$$$
Kostnad (totalt ägande)	Lägst	Högsta	Måttlig
Ansökan	Kraftig, låg hastighet, tuffa förhållanden	Endast statisk tätning	Hög hastighet, låg friktion

Ansökningar

Primära industrier

Industri	Ansökan
Kemisk bearbetning	Ventilstammar, kemiska pumpar, reaktorer - syror, lösningsmedel, kaustik
Olja & Gas	Styrventiler, slussventiler, BOPs — NACE/API-kvaliteter tillgängliga
Farmaceutisk	Steril bearbetning, läkemedelstillverkning — FDA/USP-kvaliteter tillgängliga
Mat & dryck	Hygienventiler, påfyllningsutrustning — FDA-kompatibel ren PTFE
Kraftgenerering	Högtemperaturångsystem, turbintätningar
Halvledare	Kemisk distribution med hög renhet, renrumsutrustning
Allmän industri	Hydraulpressar, formsprutningsmaskiner, kompressorer, blandare, omrörare

Typisk utrustning

Styr- och avstängningsventiler

Grindventiler, kulventiler, klotventiler

Kolvpumpar

Centrifugalpumpar (långsamt roterande)

Hydraulcylindrar och ställdon

Kompressorer

Blandare och omrörare

Smidespressar, formsprutningsmaskiner

Factory Factory Factory Factory

Verkliga applikationer

Fallstudie 1: Kemisk anläggningsventilstampackning

Utmaning: En kemisk anläggning som hanterar aggressiv syra vid 150°C ersätter O-ringar på styrventilskaft varannan till var tredje månad – vilket orsakar kostsamma stillestånd och säkerhetsproblem.

Lösning: PTFE V-ringspackningsset med kolfylld kvalitet. Installerad med rekommenderade vridmomentspecifikationer.

Resultat: Noll läckage i 18 månader. Packningen återdragen två gånger under planerat underhåll. 80 % minskning av underhållskostnader och stillestånd.

Fallstudie 2: Packning av slurrypump

Utmaning: En slurrypump som hanterade slipande media slitit ut standardpackningen var 4-6:e vecka, vilket krävde frekventa produktionsavbrott.

Lösning: Glasfyllt PTFE-packningsset med anti-extruderingsringar.

Resultat: Paketet räckte i 8 månader – 8 gånger längre än tidigare lösning. Underhållsintervallerna förlängs. Produktionens drifttid förbättrades avsevärt.

Fallstudie 3: Överensstämmelse med flyktiga utsläpp

Utmaning: En naturgasbehandlingsanläggning behövs för att uppfylla ISO 15848 standarder för flyktiga utsläpp på kritiska styrventiler.

Lösning: PTFE-baserad lågemissionspackning med proprietärt smörjpaket, testad enligt ISO 15848.

Resultat: Godkänt utsläppskrav. Läckagetal långt under tillåtna gränser. Långsiktig prestanda verifierad genom kontinuerlig övervakning.

Obs: Faktiska fallresultat varierar beroende på tillämpningsförhållandena. Kontakta oss för applikationsspecifika rekommendationer.

Tekniska specifikationer

Parameter	Värde
Temperaturområde	-180°C till +200°C (PTFE), upp till +315°C (modifierade kvaliteter)
Driftstryck	Upp till 500 bar (50 MPa) — beror på design och reservringar
Maximal hastighet	< 5 m/s (fram- och återgående)
pH-intervall	0-14 (exklusive smälta alkalimetaller, fluorföreningar)
Materialalternativ	Virgin PTFE, kolfylld, glasfylld, MoS₂-fylld
Standarder	API 6A, NACE, NORSOK M-710 (tillgänglig)
Diameterintervall	Anpassad: 3mm till 1000mm+

Alternativ för materialkvalitet

Kvalitet	Bäst för	Begränsa
Virgin PTFE	Rena kemikalier, FDA-applikationer, allmän service — lägsta friktion	Lägre slitstyrka - inte för slipmedel
Kolfylld PTFE	Hög hastighet, värmeavledning, låg friktion — där värme byggs upp	Inte för starka oxidationsmedel
Glasfylld PTFE	Slipmedel, hög belastning, slitstyrka - där partiklar finns	Kan slita på mjuka skaft — använd härdat skaft eller hylsa
MoS₂-fylld PTFE	Klibbigt media, lågt vridmoment, förbättrad smörjbarhet — där media fastnar	Ej för oxiderande syror

Kvalitetssäkring

100 % virgin PTFE-material — inget omslipat material, inget återvunnet material. Konsekvent kvalitet, batch efter batch.

Full spårbarhet — Varje batch kan spåras från råvara till färdig produkt. Materialcertifikat finns på begäran.

Precisionsgjutning — Varje packningsring är precisionsgjuten eller bearbetad med snäva toleranser.

Installationsvägledning — Detaljerade installationsinstruktioner och vridmomentspecifikationer vid varje beställning.

ISO Quality System — Tillverkningsprocesser följer internationella kvalitetsstandarder.

FDA-klasser tillgängliga — FDA-kompatibla och USP klass VI-klasser för livsmedels- och läkemedelstillämpningar.

Test Test Test Test

FAQ

F: Vad är PTFE Packing Set och hur fungerar det?

S: Det är en bunt med PTFE-ringar, toppadapter, V-formade mittringar, bottenadapter, installerade i en packbox.

När glandmuttern dras åt expanderar V-ringarna radiellt mot både axeln och huset. Systemtrycket aktiverar tätningsläpparna ytterligare, tätare tätning när trycket stiger. Självenergigivande. Återdragbar när slitage uppstår.

F: Packningsset kontra O-ring, när ska jag byta?

S: Byt när O-ringar fortsätter att gå sönder, på rörliga axlar, under tryckfluktuationer eller i aggressiva kemikalier.

O-ringar är statiska, de tätar i fasta spår. Packningsset är dynamiska, justerbara, återdragbara och byggda för rörliga delar.

Kostnadsjämförelse: O-ringar kostar mindre i förväg. Men om du byter ut dem var tredje månad, sparar ett packset som håller 3–5 år dig en stor summa USD i delar, arbete och stillestånd.

F: Vilka är gränserna och det vanligaste installationsfelet?

A: Temperatur: -180°C till +200°C (upp till +315°C modifierad).

Tryck: upp till 500 bar. Hastighet: < 5 m/s.

Det vanligaste misstaget: för åtdragning av körteln. PTFE är mjukt, överdriven kompression orsakar kallt flöde, deformerar ringar och skapar läckage istället för tätning. Använd en momentnyckel. Dra åt i steg.

Följ vår installationsguide, som ingår i varje beställning.
