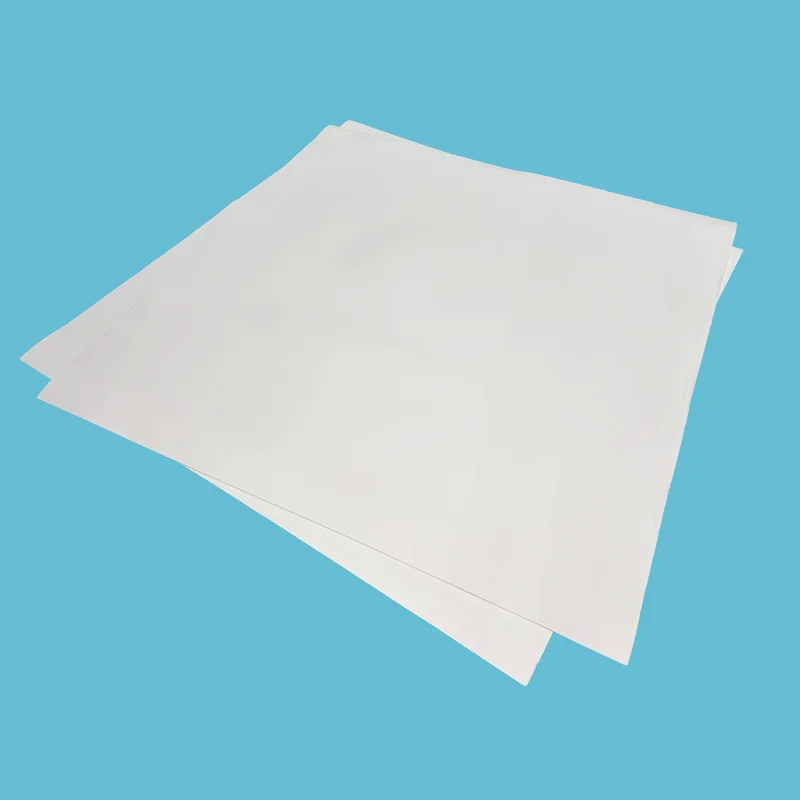

Utökat PTFE-ark

Taifno är en kinesisk fabrik specialiserad på direktleverans av expanderade PTFE-skivor. Vi erbjuder OEM-anpassningstjänster och tillhandahåller omfattande PTFE-tätningslösningar för olika industrier. Våra ePTFE-ark fungerar som ett mångsidigt alternativ till många andra material; de kan skäras på plats i valfri form och tål temperaturer från -196°C till +200°C, tryck upp till 20 MPa och media över hela pH-området 0–14. De har en kompressibilitet på 45 % ± 5 % och uppvisar inget kallflöde.

Skicka förfrågan

Produktbeskrivning

För applikationer som involverar ojämna flänsar, ömtåliga tätningsytor, extrema temperaturer eller aggressiva kemikalier, ger expanderad PTFE-skiva en mångsidig tätningslösning som kombinerar anpassningsförmåga, hållbarhet och kemikaliebeständighet i ett enda material.

Till skillnad från styva PTFE-material ger den expanderade strukturen utmärkt flexibilitet och kompressibilitet, vilket gör att arket kan anpassa sig till grova, repade, gropiga och ojämna flänsytor.

Om du letar efter tillverkare och leverantör av ePTFE-produkter är Taifno ett bra val, vi kommer att svara på din förfrågan inom 24 timmar.

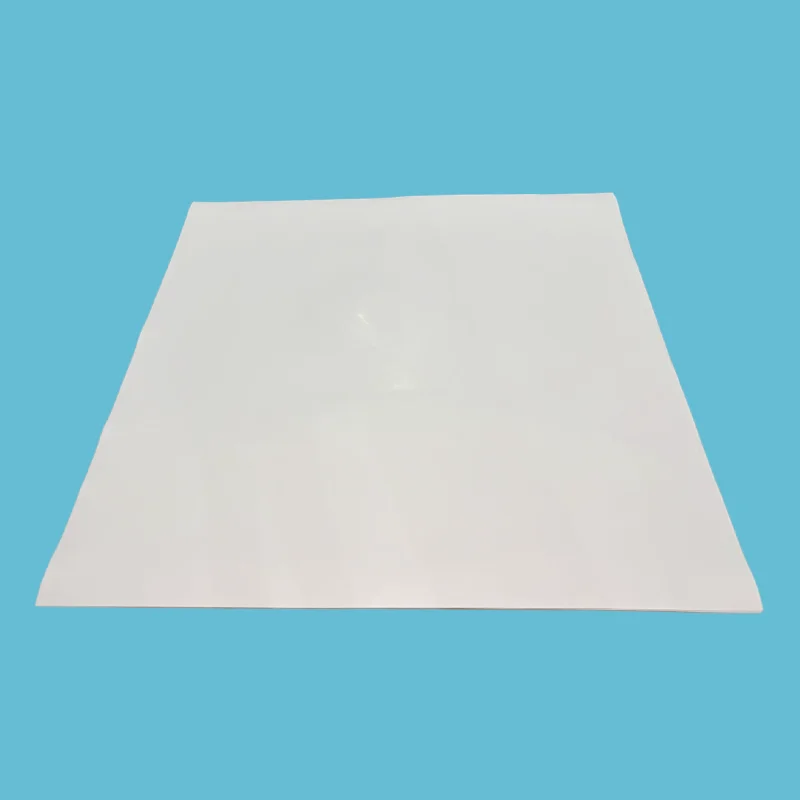

Expanded PTFE Sheet

Varför ger en expanderad PTFE-skiva överlägsen tätningsprestanda?

Expanderad PTFE-skiva är tillverkad av 100 % ny PTFE-harts genom en specialiserad expansionsprocess som omvandlar den täta PTFE-strukturen till ett flexibelt mikrofibrillnätverk. Denna unika flervägsfiberstruktur kombinerar mjukhet och kompressibilitet med den kemiska stabiliteten och hållbarheten hos PTFE.

Det utökade fibernätverket gör att materialet anpassar sig naturligt till defekter i flänsytan. Under lågt bulttryck fyller den mjuka strukturen ut repor, gropar och ojämna områden för att skapa en pålitlig tätningsbarriär.

Efter kompression bibehåller materialet utmärkt återhämtningsprestanda, vilket hjälper till att förhindra läckage orsakat av tryckförändringar, temperaturcykler och långvariga serviceförhållanden.

Produktfördelar

1. Ren PTFE-komposition:Tillverkad av 100 % ny PTFE utan fyllmedel eller bindemedel, vilket säkerställer utmärkt kemisk kompatibilitet och förhindrar kontamineringsrisker.

2. Överlägsen ytanpassningsförmåga:Den mjuka och flexibla strukturen anpassar sig till oregelbundna flänsytor, vilket gör den lämplig för ömtålig utrustning och tätningsapplikationer med lågt vridmoment.

3. Pålitlig långtidsförsegling:Den utökade strukturen minskar krypning och kallt flöde, vilket hjälper till att bibehålla tätningsprestanda under längre drift.

4. Enkel installation:Självhäftande stödalternativ finns tillgängliga för att förbättra positioneringsstabiliteten under installationen, särskilt på vertikala eller överliggande flänsytor.

Varför välja expanderad PTFE-plåt?

Problem	Hur ePTFE-ark löser det
Standard PTFE kryper och läcker	Mikroporös struktur motstår kallt flöde – bibehåller tätningen över tiden
Grova, urkärnade flänsar läcker	Mjukt material fyller ut ojämnheter — tätningar utan högt vridmoment
Glasfodrade flänsar spricker under högt vridmoment	Tätningar med lågt bulttryck — skyddar ömtåliga ytor
Konventionella packningar kräver flera storlekar	Ett ark — klipp till valfri form, valfri storlek, på plats
Standard packningsmaterial misslyckas i kemikalier	100 % ren PTFE — pH 0-14 universell resistans
Installationen kräver kvalificerad arbetskraft	Lätt att skära, lätt att installera, självhäftande tillgängligt – enkelt och snabbt

Jämförelse- och urvalsguide

ePTFE-ark kontra konventionell PTFE

Särdrag	ePTFE-ark	Konventionell PTFE-plåt	Varför det spelar roll
Anpassbarhet	★★★★★ fyller repor och gropar	★☆☆☆☆ stel	Tätar skadade flänsar utan slipning eller bearbetning
Krypmotstånd	✅ Inget kallflöde	❌ Kryper under belastning	Ingen bultåtdragning. Inga läckor över tid
Tätning på grova flänsar	✅ Utmärkt	❌ Dålig — kräver perfekta flänsar	Fungerar på flänsar som skulle läcka med standard PTFE
Total kostnad (3 år)	Lägst — ett ark ersätter många storlekar	Måttlig	Mindre lager, mindre avfall, mindre stillestånd

Snabbvalsguide

Om din ansökan är...	Välja...
Skadade, repade eller skeva flänsar	ePTFE-ark — fyller ojämnheter, lågt vridmoment
Glasfodrade, keramik- eller plastflänsar	ePTFE-ark — lågt bulttryck, anpassningsbart, säkert
Stora flänsar eller udda former	ePTFE-ark — klippt för att passa alla former på plats
Cykling vid hög temperatur (+200°C till +315°C)	ePTFE-ark — bibehåller tätningen, ingen krypning
Kemisk, farmaceutisk eller livsmedelsbearbetning	ePTFE-ark — ren PTFE, FDA-kompatibel
Rena, släta flänsar, standardstorlekar, låg kostnad	Konventionell PTFE-plåt

Primära applikationer

Industri	Ansökan	Nyckelkrav
Kemisk bearbetning	Rörflänsar, reaktorkåpor, värmeväxlare — syror, lösningsmedel	Universell kemikaliebeständighet, lågt vridmoment, grova flänsar
Farmaceutisk	Steril utrustning, bioreaktorer — FDA-efterlevnad	Ren PTFE, icke-kontaminerande, FDA 21 CFR 177.1550
Mat & dryck	Sanitära anslutningar, påfyllningsutrustning — FDA-överensstämmelse	Ren ePTFE, enkel rengöring, ingen kontaminering
Massa & papper	Flänsar med stor diameter, kokare — termisk cykling	Anpassbarhet, temperaturcykler
Kraftgenerering	Ångsystem, kondensorflänsar — hög temperatur	Brett temperaturområde, krypmotstånd
Glasfodrad utrustning	Glasfodrade reaktorer, kärl — ömtåliga ytor	Lågt bulttryck, formbarhet, inga glasskador
Kryogen tjänst	LNG, flytande syre — extrem kyla	Icke-spröd vid kryogena temperaturer

Verkliga applikationer

Fallstudie 1: Kemisk anläggning — eliminerad krypning och läckage

Kund: En kemisk fabrik som hanterar syror och lösningsmedel (kemiföretaget Fortune 500)

Utmaning: Konventionella PTFE-packningar på värmeväxlarens flänsar byttes ut var sjätte månad på grund av krypdeformation och läckage. Höga temperaturer och tryckcykler orsakade kallflöde, förlust av bultmoment och läckage. Underhållskostnad: 5 000 USD per fläns och år.

Lösning: Ersatt med expanderad PTFE-skiva, anpassad till packningsform. Det mjuka, formbara materialet fyllde flänsojämnheter. Lågt skruvmoment krävs.

Resultat: Noll läckage i 18 månader. Ingen bultåterdragning krävs. Krypning eliminerad. Beräknade kostnadsbesparingar: 7 500 USD/år per fläns.

Fallstudie 2: Glasfodrad reaktor – eliminerad flänsskada

Kund: En läkemedelstillverkare med flera glasfodrade reaktorer

Utmaning: Glasfodrade reaktorkåpor sprack på grund av högt vridmoment som krävdes för att täta styva PTFE-packningar. Varje glasreparation kostade $8 000 plus produktionsstopp.

Lösning: Installerade expanderade PTFE-ark med självhäftande baksida. Kapas för att passa reaktormansflänsen. Lågt bulttryck krävs, eliminerad stress på glasfodret.

Resultat: Noll glasskador. Perfekt tätning med lägre vridmoment. Installationstiden minskas med 80 %. Inga ersättare på 18 månader. Sparade $16 000 i glasreparationskostnader.

Obs: Faktiska fallresultat varierar beroende på tillämpningsförhållandena. Kontakta oss för applikationsspecifika rekommendationer.

Factory Factory Factory Factory

Tekniska specifikationer

Parameter	Värde
Temperaturområde — Kontinuerlig	-196°C till +200°C
Temperaturområde — Kortvarig	Upp till +315°C
Tryck — Max	20 MPa
pH-intervall	0-14 — universell kemikalieresistens
Densitet	0,7-1,0 g/cm³
Kompressibilitet	45 % ± 5 % (ASTM F36)
Återhämtning	≥10 % (ASTM F36)
Draghållfasthet	≥10 MPa
Material	100 % Virgin PTFE (expanderat)
FDA-kompatibel	Ja — uppfyller FDA 21 CFR 177.1550
Färg	Vit/benvit

Tillgängliga storlekar

Storlek (mm)	Tjockleksområde (mm)
1500 × 1500	0,5 - 6
1500 × 4500	0,5 - 6
1800 × 5400	0,5 - 6
2000 × 2000	0,5 - 6
Anpassade storlekar tillgängliga på begäran

Kvalitetssäkring

100 % Virgin PTFE Resin — ingen omslipning, inget återvunnet material. Konsekvent kvalitet, batch efter batch.

Full spårbarhet — Varje batch kan spåras från råmaterial till färdigt ark. Materialcertifikat på begäran.

FDA-kompatibel klass — Uppfyller FDA 21 CFR 177.1550 för livsmedels- och läkemedelstillämpningar.

Testad enligt internationella standarder — ASTM F36 (kompressibilitet/återvinning), ASTM F152 (draghållfasthet), ASTM D792 (densitet).

Lång hållbarhet — Obegränsad hållbarhet – ingen försämring över tid.

Självhäftande alternativ — Tillgänglig med tryckkänslig självhäftande baksida för enkel vertikal installation.

Test Test Test Test

FAQ

F: Vad är ePTFE-ark och när ska jag använda det?

S: ePTFE-arket är ett mjukt, formbart tätningsark tillverkat av 100 % expanderad PTFE. Klipp till i storlek på plats och tryck på flänsytan. Tätningar på grova, gropiga eller skeva flänsar med lågt skruvmoment, där konventionell PTFE läcker. Ett ark ersätter många packningsmaterial.

När man ska använda den: Skadade flänsar, glasfodrade flänsar, flänsar med stor diameter, applikationer med lågt vridmoment, termisk cykling och kemisk service.

När man INTE ska använda den: Dynamisk högtryckstätning (rörliga delar), endast statisk tätning.

F: Hur mycket kostar ett utökat PTFE-ark och vad är ledtiden?

S: Kostnaden beror på tjocklek, storlek, kvantitet och om självhäftande baksida krävs.

Jämförelse: Ett ePTFE-ark kostar vanligtvis ungefär lika mycket som att lagra 8-10 olika packningsstorlekar. Men ett ark täcker 80%+ av dina flänsstorlekar, du skär det du behöver, noll spill, noll väntan. Under ett år sparar kunderna vanligtvis 40-60 % på de totala packningskostnaderna jämfört med att lagra flera storlekar.

Ledtid:

I lager: skickas inom 24-48 timmar.

Frakt: flyg 5-10 dagar, sjö 15-30 dagar.

Skicka oss din storlek och ansökan, vi citerar inom 24 timmar.

F: Vilka är gränserna och de vanligaste installationsmisstagen?

A: Temperatur: -196°C till +200°C (kortvarig).

Tryck: upp till 20 MPa.

Kemisk: pH 0-14, universell beständighet, förutom smälta alkalimetaller och elementärt fluor.

Tre vanliga misstag:

(1) Använder fel tjocklek: för grova ytor, använd tjockare plåt eller dubbel upp; för släta flänsar fungerar standardtjocklek.

(2) Överåtdragning: ePTFE-tätningar med lågt vridmoment; överdragning kan skada plåten och orsaka läckor.

(3) Stöder inte arket under installationen: självhäftande baksida håller det på plats; utan det kan arket förskjutas.

Självhäftande spets: För vertikala flänsar eller överliggande flänsar, använd självhäftande baksida, dra av stödfilmen, tryck fast på flänsytan och den stannar på plats under monteringen.
