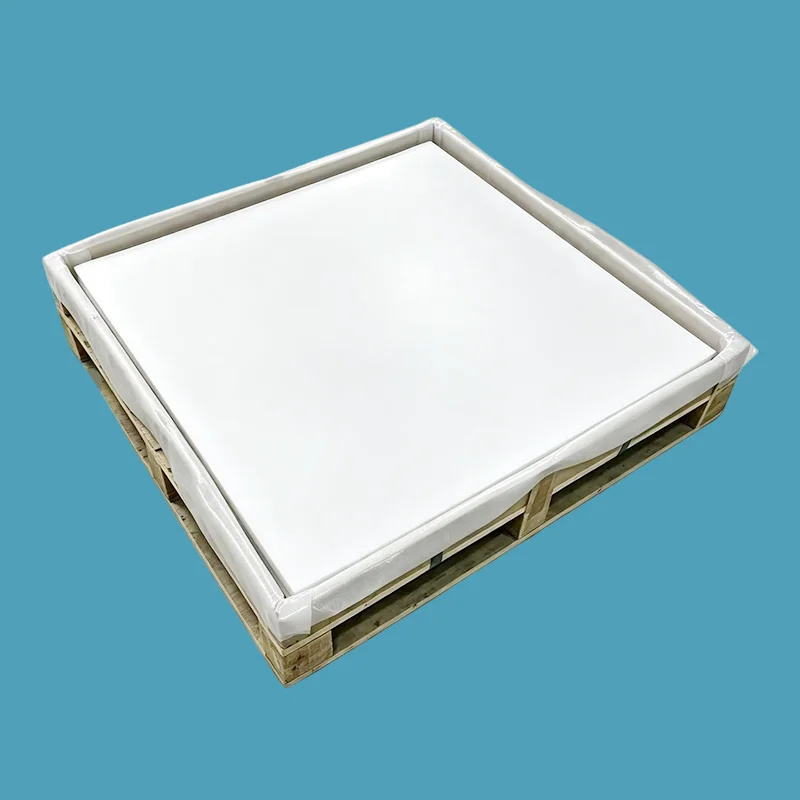

Skivad och gjuten PTFE-plåt

PTFE-skivade och gjutna plåtprodukter används inom kemisk, mekanisk och elektrisk industri. Om du letar efter en professionell tillverkare och leverantör av dessa produkter, välj Taifno så kan vi erbjuda enstationstjänster.

PTFE Skived Plåt: Tillverkad genom roterande skärning (skiving) från ett gjutet PTFE-ämne efter sintring. Tunn, exakt, stor bredd, utmärkt ytfinish. Välj det när du behöver tunna ark (0,3-10 mm) med snäv tjocklekstolerans (±0,02 mm), stor bredd (upp till 2700 mm) och slät yta. Idealisk för packningar, foder, tejp och elektrisk isolering.

PTFE gjuten plåt: Tillverkad genom formpressning av PTFE-harts till en form och sedan sintring. Tjock, stark, utmärkta mekaniska egenskaper. Välj det när du behöver tjocka plåtar (4-200 mm) för bearbetning till strukturella delar, lagerkuddar, ventilsäten och komponenter som kräver materialintegritet.

Tillverkningsprocess: Vad är skillnaden?

Den grundläggande skillnaden mellan skurna och gjutna PTFE-skivor ligger i tillverkningsprocessen.

Skivad plåt av PTFE

Tillverkad genom att pressa PTFE-harts till ett cylindriskt ämne, sintra och sedan roterande skära (skiva) ämnet till tunna ark

Ger tunna plåtar med utmärkt ytfinish och snäv tjocklekstolerans

Finns i stora bredder upp till 2700 mm

PTFE gjuten plåt

Tillverkad genom formpressning av PTFE-harts till en platt form under tryck, sedan sintring

Producerar tjocka, täta plåtar med hög mekanisk integritet

Fyllda kvaliteter (glas, kol, grafit, MoS₂, brons) främst tillgängliga i formpressad plåt

Skived Sheet Nyckelegenskaper

Viktiga fördelar:

Precisionstjocklek: idealisk för applikationer som kräver snäva tjocklekstoleranser

Stor bredd: upp till 2700 mm bred, lämplig för stora flänspackningar

Slät yta: utmärkt ytfinish, redo att användas

Flexibel: kan levereras i rullar för tunna mätare

Formgjuten plåt Nyckelegenskaper

Viktiga fördelar:

Tjockt material: idealiskt för bearbetning till anpassade delar

Tät struktur: utmärkt mekanisk hållfasthet

Strukturell integritet: lämplig för bärande applikationer

Fyllda kvaliteter tillgängliga: glas, kol, grafit, MoS₂, brons för förbättrade egenskaper

Jämförelse- och urvalsguide

Skived plåt vs gjuten plåt

Snabbvalsguide

Primära applikationer

Tekniska specifikationer

Egenskaper för PTFE-ark

Tillgängliga storlekar av Skived Plåt

Tillgängliga storlekar av gjuten plåt

Kvalitetssäkring

100 % Virgin PTFE Resin — ingen omslipning, inget återvunnet material

Full spårbarhet — materialcertifikat tillgängliga på begäran

Precision Manufacturing — snäva tjocklekstoleranser för skivade plåtar

FDA-kompatibla kvaliteter tillgängliga — ny PTFE uppfyller FDA-kraven

Fyllda kvaliteter tillgängliga — glas, kol, grafit, MoS₂, brons

Stora kapaciteter — upp till 2700 mm breda skivade ark, upp till 2000×2000 mm gjutna ark

Ledtid — standardstorlekar i lager (24–48 timmar); anpassade storlekar 5-15 dagar

Fallstudie

Ett petrokemiskt företag i Fujian, Kina, stötte på återkommande tätningsproblem i ett värmeväxlarflänssystem som fungerade under tuffa förhållanden med 2,5 MPa tryck och 180°C temperatur. De ursprungliga gummipackningarna upplevde accelererad åldring, svullnad och prestandaförsämring på grund av kontinuerlig exponering för kemiska medier och förhöjda temperaturer, vilket resulterade i frekventa packningsbyten, ökade underhållskostnader och potentiella produktionsavbrott.

För att förbättra tätningens tillförlitlighet ersatte företaget de traditionella gummipackningarna med precisionsskurna packningar tillverkade av gjutna PTFE-skivor. PTFE erbjuder utmärkt kemisk beständighet, enastående temperaturstabilitet, lågfriktionsegenskaper och långvarig tätningsprestanda, vilket gör den lämplig för krävande petrokemiska tillämpningar. Det gjutna PTFE-arket gav konsekvent materialdensitet, god dimensionsstabilitet och pålitlig motståndskraft mot korrosiva processmedia.

Efter implementeringen bibehöll de PTFE-formade plåtpackningarna en stabil tätningsprestanda under kontinuerlig drift vid 2,5 MPa och 180°C. Jämfört med den tidigare gummipackningslösningen förlängdes livslängden från cirka 3 månader till mer än 2 år, vilket avsevärt minskade underhållsfrekvensen och förbättrade utrustningens driftsäkerhet.

Ansökningsresultat:

● Application Equipment: Petrokemiskt värmeväxlarflänssystem

● Driftsvillkor: 2,5 MPa tryck / 180°C temperatur

● Ursprunglig lösning: Gummipackning

● Ersättningslösning: Gjuten PTFE-plåtskuren packning

● Förbättring av livslängden: Förlängt från 3 månader till över 2 år

● Fördelar: Förbättrad kemikaliebeständighet, minskad underhållstid, lägre utbyteskostnader och förbättrad tätningstillförlitlighet

Detta fodral visar fördelarna med PTFE-formade plåtar i högtemperatur-, kemiskt aggressiva tätningsapplikationer, vilket ger ett hållbart och pålitligt alternativ till konventionella gummipackningsmaterial inom den petrokemiska industrin.

FAQ

F: Vad är skillnaden för PTFE-skivad och gjuten plåt, och när ska jag använda var och en?

S: Slided plåt är roterande skärning från ett gjutet PTFE-ämne. Den producerar tunna ark (0,3-10 mm) med snäv tjocklekstolerans (±0,02 mm), slät yta och stor bredd (upp till 2700 mm).

Använd skivad när: Du behöver tunna packningar, foder, elektrisk isoleringstejp eller stora flänspackningar som kräver exakt tjocklek.

Gjuten plåt kompressionsgjuts direkt. Den producerar tjocka plåtar (4-200 mm) med hög strukturell integritet och mekanisk styrka.

Använd gjuten när: Du behöver lagerkuddar, ventilsäten, specialbearbetade delar eller strukturella tätningsapplikationer.

Snabbregel:

Behöver du tunn, exakt, stor bredd? Skived.

Behöver du tjock, stark, bearbetbar? Gjuten.

Båda klarar -180°C till +200°C och pH 0-14 kemikaliebeständighet.

F: Vilka tjocklekar och storleksintervall finns tillgängliga för skivade och gjutna plåtar?

A: Skivd plåt: Tjocklek 0,1-10 mm (tjockare upp till 30 mm tillgängligt). Bredd upp till 2700mm. Tjocklekstolerans så snäv som ±0,02 mm för tunna mätare. Utmärkt för stora packningsapplikationer där breda skivor minskar sömmarna.

Gjuten plåt: Tjocklek 2-200 mm. Storlek upp till 2000×2000mm. Tjocklekstolerans mindre exakt (±0,3-1,0 mm) men materialintegriteten är överlägsen. Fyllda kvaliteter (glas, kol, grafit, MoS₂, brons) finns i första hand i formpressad plåt för förbättrade mekaniska egenskaper.

Vi levererar båda typerna i standard- och anpassade storlekar. Behöver du en specifik storlek? Skicka din specifikation för offert.

F: Vilka är begränsningarna och de vanligaste misstagen?

A: Temperatur: -180°C till +200°C kontinuerlig drift.

Kemisk: pH 0-14 universell beständighet, INTE kompatibel med smälta alkalimetaller eller elementärt fluor.

Begränsningar: PTFE är mjukt, deformeras under ihållande belastning (kallt flöde/krypning). Skid plåt är mjukare än gjuten plåt på grund av tillverkningsprocessen. Gjuten plåt har bättre mekanisk hållfasthet.

Två vanliga misstag:

(1) Om du använder skivad plåt för strukturella eller tjocka applikationer saknar den tjocklek och mekanisk styrka. Använd gjuten plåt för konstruktionsdelar.

(2) Om du använder gjuten plåt för tunna packningar som kräver snäva tolerans, är tjocklekstoleransen lösare. Använd skivad plåt för precisionstunna applikationer.
