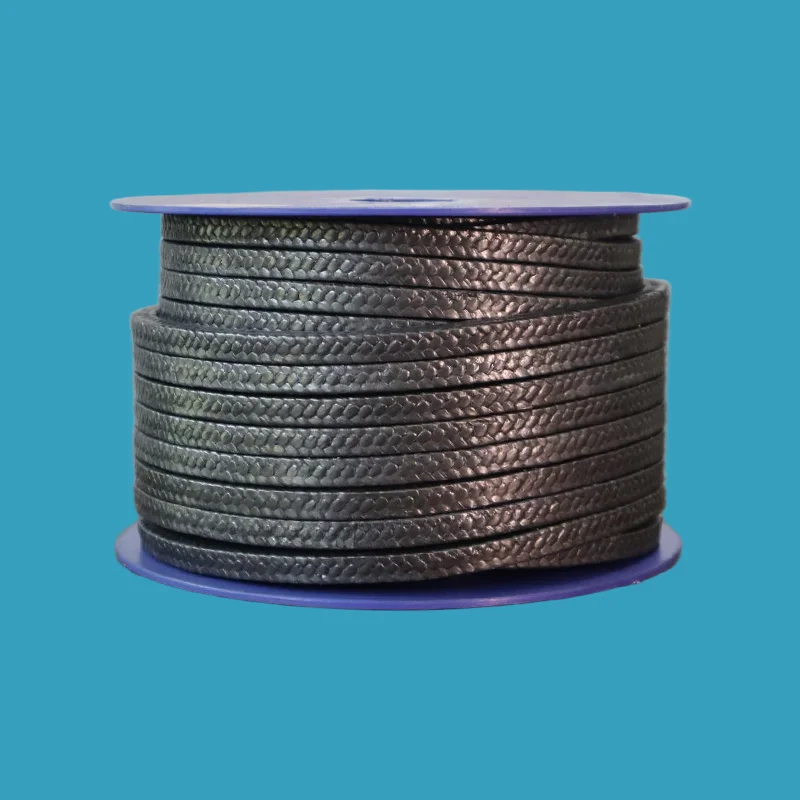

Kolfiber flätad förpackning

Taifno är en professionell och pålitlig tillverkare av flätade förpackningar i kolfiber. Denna högpresterande produkt är designad för krävande driftförhållanden, med ett temperaturområde på -240°C till +350°C och tryckkapaciteter upp till 200 bar; den är resistent mot ett brett spektrum av kemiska medier över pH 0–14-intervallet (med undantag för starka oxidationsmedel).

Vad är kolfiberförpackning?

Carbon Fiber Braided Packing är flätad av höghållfasta kolgarn (polyakrylnitrilbaserad, kolhalt över 90%) och impregnerad med PTFE-dispersion och grafitsmörjmedel.

Kolfibrerna ger exceptionell draghållfasthet, värmeledningsförmåga och dimensionsstabilitet. PTFE/grafitimpregneringen minskar friktionen, förhindrar skaftskador och ökar kemikalieresistens.

Hur det fungerar:

Kolfibrer: ger styrka, värmeledningsförmåga (avleder friktionsvärme) och kemisk stabilitet vid höga temperaturer

PTFE/grafitimpregnering: Minskar friktionen, förhindrar skaftskärningar och förbättrar kemisk beständighet

Interlock-fläta: Ger flexibilitet, enhetlig axelkontakt och pålitlig tätning under tryck

Varför välja kolfiberförpackning?

The Middle Ground: Där andra misslyckas

Jämförelse- och urvalsguide

Kolfiber vs PTFE vs grafit vs aramid/PTFE

Snabbvalsguide

Primära applikationer

Verkliga applikationer

Fallstudie 1: Varmoljepump för raffinaderi — 3x längre livslängd

Kund: Stort raffineringsföretag som hanterar het olja vid 280°C

Utmaning: PTFE-packning byttes ut var 4-6:e månad. Drifttemperaturen var 280°C — över PTFE:s kontinuerliga driftgräns. Packningen mjuknade och pressades ut, vilket orsakade läckor och frekventa avstängningar.

Lösning: Installerad kolfiberpackning med PTFE/grafitimpregnering. Hög värmeledningsförmåga avledde friktionsvärme. Kolfibrer bibehöll styrkan vid 280°C.

Resultat: Packningen varade i över 18 månader — 3 gånger längre. Noll läckage. Underhållsintervallen förlängs från månader till år.

Årliga kostnadsbesparingar: 12 000 USD per pump.

Fallstudie 2: Kemisk anläggning — pH 0-14 Kompatibilitet

Kund: Kemisk anläggning som pumpar flera kemikalier över hela pH-intervallet

Utmaning: Ena dagen syra, nästa frätande. PTFE-packning fungerade kemiskt men kunde inte hantera värmen som genererades vid höga hastigheter. Grafitpackning oxiderad i syror.

Lösning: Kolfiberpackning med pH 0-14 kemikaliebeständighet och hög värmeledningsförmåga. Hanterade både kemikalier och värme.

Resultat: Packning utfördes tillförlitligt för alla kemiska tjänster. Värmeavledning eliminerade skaftskåror. Inga ersättare på 12 månader.

Obs: Faktiska fallresultat varierar beroende på tillämpningsförhållandena. Kontakta oss för applikationsspecifika rekommendationer.

Tekniska specifikationer

Kolfiberförpackningsegenskaper

Tillgängliga betyg

Kvalitetssäkring

Högkvalitativ kolfiber — Premium kolgarn från ledande tillverkare

PTFE/grafitimpregnering — Grundlig behandling för konsekvent smörjning och kemikaliebeständighet

Precision Braiding — Interlock flätad konstruktion för enhetlig täthet och flexibilitet

Full spårbarhet — Varje batch kan spåras från råmaterial till färdig förpackning

Testad prestanda — Temperatur-, tryck- och hastighetsklassificeringar verifierade enligt industristandarder

FAQ

F: När ska man använda kolfiberflätad förpackning?

S: Använd den när du behöver en förpackning som hanterar värme, tryck och kemikalier tillsammans, mellanvägen där PTFE misslyckas (över +260 °C) och grafit är överdrivet (under +350 °C).

När den ska användas: +260°C till +350°C, hög hastighet (upp till 25 m/s), högt tryck, heta oljor, pH 0-14 kemikalier.

När man INTE ska använda den: Starka oxidationsmedel vid hög temperatur (salpetersyra, klor), kol oxiderar.

Rengör kemikalier under +200°C, PTFE är billigare.

Extrem värme över +350°C, grafit är bättre.

Food/pharma, PTFE är FDA-kompatibelt, kol är inte.

F: Kolfiber vs. PTFE vs grafit, vilken sparar du pengar?

S: PTFE kostar minst i förväg men misslyckas över +200°C. Grafit kostar mest och klarar +650°C, men om din tjänst är under +350°C betalar du för mycket för kapacitet du inte behöver.

Kolfiber är sweet spot: Högre i förväg än PTFE, lägre än grafit, men täcker det tuffa mellanområdet där PTFE misslyckas och grafit är onödigt.

Snabbregel:

Under +200°C, rent media → PTFE.

+260°C till +350°C, kemikalier, hög hastighet → Kolfiber.

Över +350°C, ånga → Grafit.

F: Vilka är gränserna och de vanligaste misstagen?

A: Temperatur: -240°C till +350°C.

Tryck: upp till 30 bar (roterande), upp till 200 bar (fram- och återgående/statisk).

Hastighet: upp till 25 m/s (roterande).

Kemisk: pH 0-14, except strong oxidizers at high temperature (nitric acid, chlorine) which attack carbon.

Tre vanliga misstag:

(1) Användning av kolfiber i starka oxidationsmedel: kol oxiderar. Använd istället PTFE eller grafit.

(2) För hårt åtdragning: överdriven kompression skadar packningen och ökar friktionsvärmen. Använd en momentnyckel.

(3) Skaftet är för mjukt: kolfiber är tufft; säkerställ axelhårdhet ≥45 HRC eller använd en axelhylsa.
