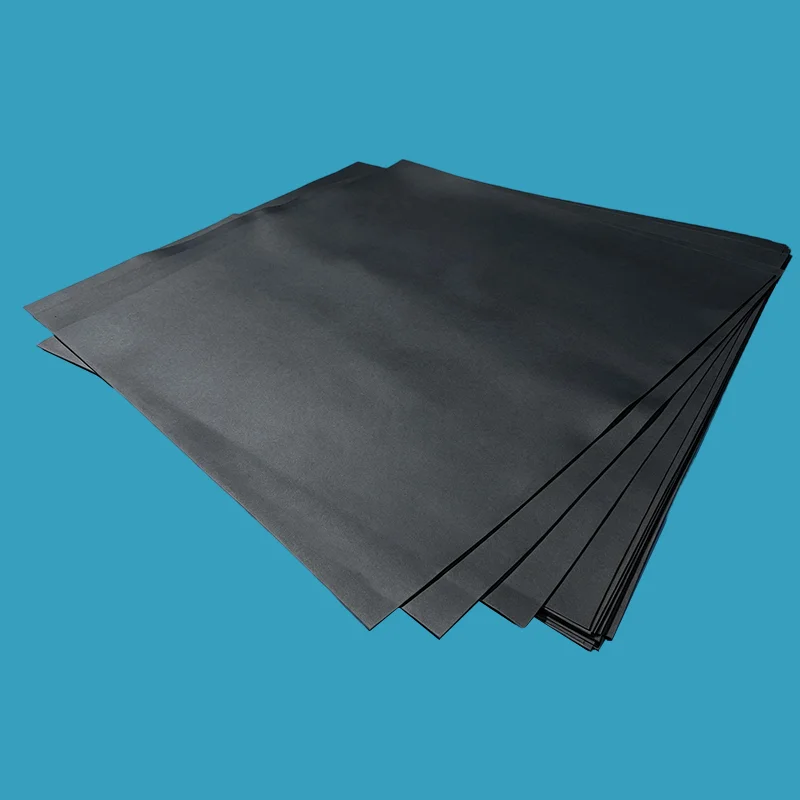

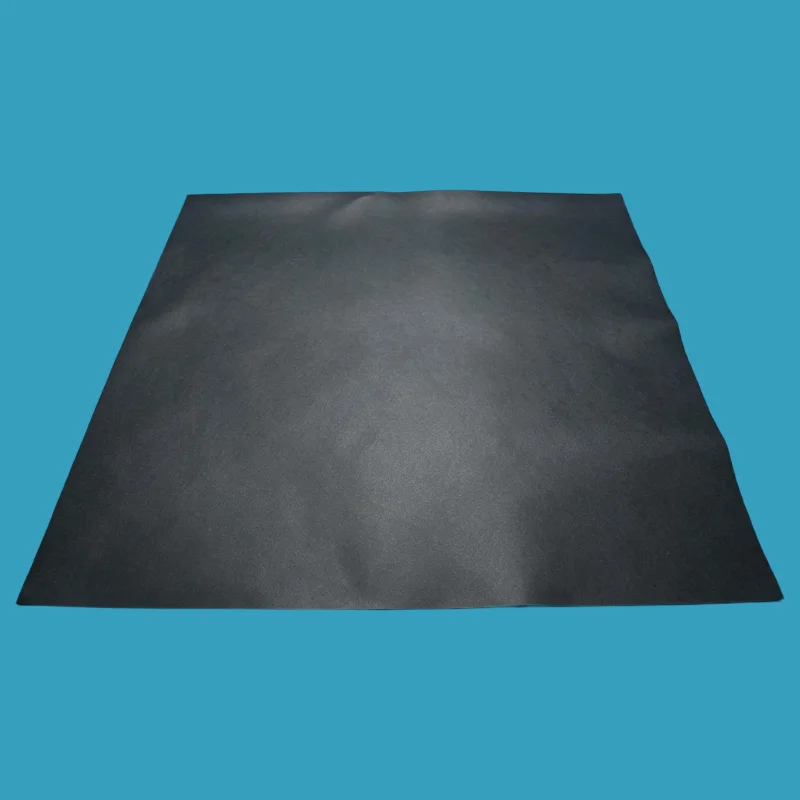

Grafitfyllt PTFE-ark

Grafitfyllt PTFE-ark är en av produkterna som erbjuds av Taifno. Som en tillverkare med 20 års branscherfarenhet tillhandahåller vi FoU och anpassningsmöjligheter. Formulerad med 15 %–30 % grafitfyllmedel, kombinerar denna produkt den utmärkta kemiska resistensen hos PTFE med förbättrad värmeledningsförmåga och en lägre friktionskoefficient, vilket gör den lämplig för packningar, tätningar, lager och glidkomponenter.

Skicka förfrågan

Produktbeskrivning

Som en professionell tillverkare och leverantör av grafitfyllda PTFE-ark erbjuder Taifno FDA-kompatibla kvaliteter som är lämpliga för livsmedels- och läkemedelsindustrin. Materialet är obrännbart, resistent mot bakterietillväxt och har lägre friktion, överlägsen värmeledningsförmåga och minskat kallflöde.

Nyckelspecifikationer: driftstemperaturintervall från -180°C till +200°C, tryckhållfasthet upp till 75 bar, draghållfasthet ≥11 N/mm² och återvinningsgrad ≥35%.

Graphite Filled PTFE Sheet

Vad är ett grafitfyllt PTFE-ark?

En grafitfylld PTFE-skiva är ett högpresterande packningsmaterial tillverkat av ny PTFE förstärkt med grafitfyllmedel (vanligtvis 15-30 % grafitinnehåll). Grafitpartiklarna ger strukturell förstärkning som avsevärt förbättrar materialets mekaniska och termiska egenskaper samtidigt som PTFE:s breda kemiska kompatibilitet (pH 0-14) bibehålls.

De viktigaste fördelarna med grafitförstärkning:

Minskad friktionskoefficient: grafit sänker friktionskoefficienten, förbättrar glidprestanda i lager och tätningar

Förbättrad värmeledningsförmåga: grafit förbättrar värmeavledning, minskar heta fläckar och axelslitage under drift

Minskat kallflöde: grafitfyllmedel minimerar krypavslappning (35 % krypavslappning jämfört med högre för ny PTFE)

Utmärkt kvarhållande av bultmoment: bibehåller tätningen över tid, färre efterdragningskrav

God återhämtning: återhämtning ≥35 % bibehåller tätningens integritet

FDA-kompatibel: uppfyller FDA-specifikationerna för livsmedels- och läkemedelstillämpningar (utvalda kvaliteter)

Kommer inte att stödja låga: brandsäker

Kommer inte att stödja bakterietillväxt: lämplig för rena processer

Varför välja grafitfylld PTFE?

Problem	Hur grafitfylld PTFE löser det	Kostnaden för att välja fel
PTFE kryper och läcker under belastning	Grafitfyllmedel minskar kallflödet (35 % krypavslappning) — bibehåller bultmomentet längre	Frekvent efterdragning, packningsbyte var 6-12:e månad
Friktion byggs upp i lagren	Grafit sänker friktionskoefficienten — mjuk glidning, mindre slitage	Axelslitage, utrustningsskador, för tidigt fel
Värme skadar packningar och axlar	Grafit förbättrar värmeledningsförmågan - leder bort värme, kör svalare	Hot spots, axelskåror, packningsförsämring
PTFE saknar mekanisk styrka	Grafit förbättrar tryckhållfastheten – håller formen under belastning	Packningsextrudering, deformation under tryck
Risk för förorening av livsmedel/läkemedel	FDA-kompatibla kvaliteter tillgängliga - rent material, inga extraherbara ämnen	Produktkontamination, FDA-böter, batchförlust

Jämförelse- och urvalsguide

Grafitfylld PTFE vs Virgin PTFE vs kolfiber PTFE vs glasfiber PTFE

Särdrag	Grafitfylld PTFE	Virgin PTFE	Kolfiber PTFE	Glasfiber PTFE
Färg	Svart / mörkgrå	Vit	Svart	Benvit / Grå
Friktionskoefficient	★★★★★ lägst	★★★★☆	★★★★☆	★★★☆☆
Värmeledningsförmåga	★★★★★ excellent	★★☆☆☆	★★★★★ excellent	★★★☆☆
Krypmotstånd	★★★★☆ 35 %	★★☆☆☆	★★★★★	★★★★☆
Slitstyrka	★★★★☆	★★☆☆☆	★★★★★ bäst	★★★★★ bäst
Mekanisk styrka	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Kemisk beständighet	★★★★☆ inte för oxidationsmedel	★★★★★	★★★★☆ inte för oxidationsmedel	★★★★☆ inte för HF/alkali
FDA-kompatibel	✅ Ja	✅ Ja	❌ Nej	✅ Ja
Bäst för	Låg friktion, lager, värmeavledning, dynamiska tätningar	Allmän kemikalie	Hög hastighet, hög belastning, värmeavledning	Slipmedel, högt tryck

Snabbvalsguide

Om din tjänst är...	Välja...	Varför
Lager, bussningar, glidapplikationer	Grafitfylld PTFE	Lägsta friktion + värmeledningsförmåga
Höghastighets dynamisk tätning	Grafitfylld PTFE	Värmeavledning + låg friktion
Hög temperatur, hög belastning, hög hastighet	Kolfiber PTFE	Bästa värmeledningsförmåga + mekanisk hållfasthet
Slipmedel, högt tryck, högt slitage	Glasfiber PTFE	Bästa slitstyrka + mekanisk hållfasthet
Starka oxidationsmedel (salpetersyra, klor)	Virgin PTFE	Grafit/koloxidera — ny PTFE krävs
Rena kemikalier, allmän tätning	Virgin PTFE	Lägsta kostnad, universell kemikaliebeständighet

Primära applikationer

Industri	Ansökan	Varför grafit
Kemisk bearbetning	Flänsar, pumpar, ventiler — syror, lösningsmedel, kemikalier	Kemisk beständighet + minskad krypning + låg friktion
Kraftgenerering	Ångsystem, högtemperaturflänsar, turbintätningar	Värmeledningsförmåga, värmeavledning
Farmaceutisk	Steril bearbetningsutrustning — FDA-överensstämmelse	FDA-kompatibel, icke-kontaminerande
Mat & dryck	Sanitära anslutningar — FDA-efterlevnad	FDA-kompatibel, bakterieresistent
Kullager & bussningar	Mekaniska delar, glidapplikationer, tryckbrickor	Lägsta friktion, värmeledningsförmåga, lågt slitage
Massa & papper	Rötkammare, pumpar — måttliga kemikalier	Kemikaliebeständighet + krypbeständighet
Olja & Gas	Raffinaderiflänsar, rörledningar — kolväten	Kemisk kompatibilitet + termisk stabilitet

Factory Factory Factory Factory

Tekniska specifikationer

Produktegenskaper

Parameter	Värde	Anteckningar
Temperaturområde	-196°C till +200°C	Kontinuerlig service
Max tryck	Upp till 75 bar	Beror på tjocklek och design
Densitet	2,1 – 2,3 g/cm³	—
Draghållfasthet	≥11 N/mm²	—
Kompressibilitet	7-19 %	ASTM F36
Återhämtning	≥35 %	ASTM F36
Krypa avkoppling	≤35 %	ASTM F38 — betydligt bättre än ny PTFE
Färg	Svart / mörkgrå	—
Material	PTFE + grafitfyllmedel (15-30 %)	—
FDA-kompatibel	Ja (välj betyg)	FDA-kompatibla formuleringar tillgängliga
Flammotstånd	Kommer inte att stödja låga	—
Bakterietillväxt	Kommer inte att stödja	—

Tillgängliga betyg

Kvalitet	Grafitinnehåll	Bäst för
Grafit 15 %	15% grafit	Måttlig förbättring av egenskaperna med bibehållen flexibilitet
Grafit 30%	30% grafit	Maximal värmeledningsförmåga, tryckhållfasthet och krypmotstånd
Grafit + glasfiber	20% glas + 5% grafit	Balanserade egenskaper — styrka + låg friktion
FDA-betyg	Grafitfylld	Livsmedels- och läkemedelstillämpningar

Tillgängliga storlekar

Storlek (mm)	Tjockleksområde (mm)	Anteckningar
1000 × 1000	4—50	Gjuten plåt
1220 × 1220	4—50	Gjuten plåt
1500 × 1500	4—50	Gjuten plåt
2000 × 2000	4—50	Gjuten plåt

Kvalitetssäkring

100 % Virgin PTFE Resin — jämn kvalitet, batch efter batch

Grafitförstärkning — enhetlig spridning för konsekvent prestanda

FDA-kompatibla kvaliteter tillgängliga — lämplig för livsmedels- och läkemedelstillämpningar

Kommer inte att stödja Flame — brandsäker

Kommer inte att stödja bakterietillväxt – lämplig för rena processer

Full spårbarhet — materialcertifikat på begäran

Ledtid — standardstorlekar i lager (24–48 timmar); anpassade storlekar 7-10 dagar

Test Test Test Test

FAQ

F: Vad är ett grafitfyllt PTFE-ark och var ska jag använda det?

S: En grafitfylld PTFE-plåt (även känd som en grafitmodifierad PTFE-plåt eller svart PTFE-packning) är PTFE-förstärkt med grafitfyllmedel (vanligtvis 15-30%). Den erbjuder förbättrad värmeledningsförmåga, lägre friktion och minskad krypning (35 % krypavslappning) jämfört med ny PTFE.

Använd den i applikationer som kräver god värmeavledning, låg friktion och kemikaliebeständighet, lager, bussningar, glidapplikationer, kemiska bearbetningsflänsar och kraftgenereringsutrustning. Finns i FDA-kompatibla kvaliteter för livsmedels- och läkemedelstillämpningar.

När man INTE ska använda den: Starka oxidationsmedel vid hög temperatur (salpetersyra, klor, etc.) – grafit kan oxidera. Använd ny PTFE för dessa tjänster.

F: Grafitfylld PTFE vs kolfiberfylld PTFE, vilken ska jag välja?

S: Båda är svarta, båda förbättrar värmeledningsförmågan, men de tjänar olika tillämpningar. Grafitfylld PTFE ger den lägsta friktionskoefficienten och bästa glidprestanda, idealisk för lager, bussningar och dynamiska tätningar där friktionsreduktion är avgörande.

Kolfiberfylld PTFE ger högre mekanisk hållfasthet och bättre slitstyrka, idealisk för applikationer med hög hastighet, hög belastning och hög temperatur där både styrka och värmeavledning krävs.

Snabbregel:

Behöver låg friktion + bra värmeavledning → Grafit.

Behöver hög hållfasthet + hög hastighet + hög belastning → Kolfiber.

För FDA-applikationer finns grafitfylld; kolfiber är inte FDA-kompatibelt.

F: Vilka är gränserna för grafitfyllda PTFE-ark och vilka är de vanligaste misstagen?

A: Temperatur: -180°C till +200°C kontinuerlig drift.

Tryck: Upp till 75 bar — beror på tjocklek och design.

Kemisk: pH 0-14 — INTE kompatibel med starka oxidationsmedel vid hög temperatur (salpetersyra, klor, etc.) — grafit oxiderar.

Tre vanliga misstag:

Användning i starka oxidationsmedel: grafit oxiderar vid hög temperatur i salpetersyra, klor och starkt oxiderande miljöer, använd jungfrulig PTFE eller glasfylld PTFE istället

Förväntar sig samma kemiska resistens som ny PTFE: medan PTFE erbjuder pH 0-14 motstånd, har grafitfyllmedlet kemiska gränser, verifiera kompatibiliteten före användning

Överdragning: Grafitfylld PTFE kräver kontrollerat vridmoment; överdriven kompression kan skada packningen

Behöver du hjälp med att välja rätt betyg? Kontakta oss med din temperatur, tryck och media, vi rekommenderar rätt PTFE-kvalitet inom 24 timmar.
